Dettagli:
|
| Tensione di funzionamento: | 12V-36V | Corrente di funzionamento: | 1-15A |
|---|---|---|---|
| Sensore: | Sensore di Corridoio | Dimensione: | 63X42.5X17mm (L*W*H) |
| Controllo di velocità: | Input di PWM o di 0.1V-5V | IC: | JY01 |
| Evidenziare: | driver del motore del bldc,driver del motore di 3 fasi |
||
Specifiche
| Tensione di funzionamento | CC 12V-36V |
| Corrente di funzionamento | ≤15A |
| Potenza di uscita | ≤500W |
| Controllo di velocità | Input di PWM o di 0.1V-5V |
| Temperatura di funzionamento | -40-85℃ |
| Umidità di funzionamento | ≤90% |
| Protezione | Sovraccarichi la protezione, la protezione del bloccato-rotore, la protezione di sovracorrente |
| Funzioni | Uscita del segnale di impulso di velocità, delicatamente invertente (485, porto della LATTA facoltativo) |
| Dimensione globale | 63X42.5X17mm (L*W*H) |
| Peso netto | 30g |
| Componente facoltativa |
Potenziometro di regolamento di velocità un tachimetro esterno di 5 cifre |
ATTENZIONE:

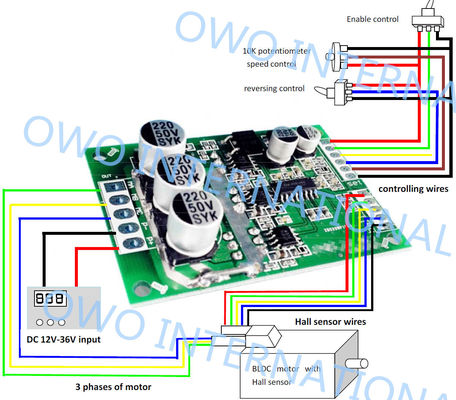

1: Questo bordo di driver senza spazzola del motore di CC è ampiamente di applicarsi a CC senza spazzola con i motori senza spazzola trifasi di CC del sensore di Corridoio (120°angle)
2: assicuri prego aggiungere il dissipatore di calore quando il potenza di uscita più di 60W.
3: Mentre la fabbrica del motore di BLDC può usare la sequenza differente di Corridoio, se l'inizio del motore anormale, non può cominciare o la corrente che ottiene al livello, prego regola la sequenza del Corridoio, o il driver sarà danneggiato.
4: Offra prego la giusta tensione al driver, non superano il raggio d'azione. ed il driver ha 5V incorporato per controllo di velocità, non collega l'alimentazione elettrica extra (5V) nel driver per la velocità che controlla, danneggierà il driver.
Dimensione di montaggio
Supporto di sviluppo:
Offriamo la rappresentazione schematica, IC abbiamo personalizzato la programmazione, servizio di design dell'hardware
