regolatore reversibile di Pwm di controllo di velocità del motore di CC 110v

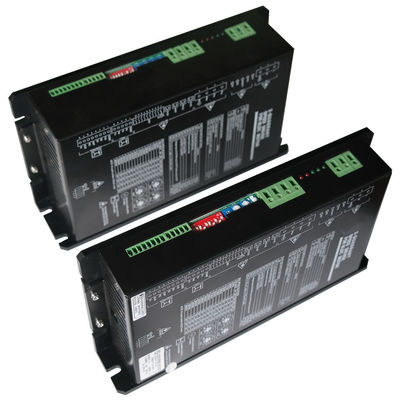

Alto driver senza spazzola del motore di CC di voltage110VAC 2-Quadrant con il circuito chiuso a circuito chiuso o corrente di velocità

Descrizione:

L'alta tensione Serires è driver della velocità dell'input di CA con i parametri variabili ed il fine-ciclo di pi della velocità e della corrente. Il riferimento può essere tensione analogica selezionabile 10V o 0∼100%PWM. Inoltre può essere frequenza 0∼3kHz. I parametri possono essere fissati dai DIP switch e dai potenziometri quali il numero del palo, la velocità massima, il tempo della rampa, il tempo del filtro da ciclo ed il picco di corrente ecc. I founctions protettivi quali il cortocircuito, l'inizio sicuro, l'inversione sicura ecc della direzione sono presentati. Gradi are110,220VAC di Votage. I gradi correnti di lavoro sono 8,16,24A. Il grado ambientale di temperarure è -10∼+45ºC, - 40∼+65ºC.

Caratteristiche:

piccola dimensione di tecnologia del ♦Surface-supporto, a corrente forte.

controllo del fine-ciclo di ♦2-Quadrant pi di velocità con le buone linearità.

parametri ♦Variable che mettono per i motori differenti e l'uso facile.

funzioni di ♦Control dell'inverso sicuro, inizio sicuro, permettere, frenare, accelerare alle funzioni d'uscita del referenceand dell'impulso di velocità (PAGINA), di breve circult e sopra protezione di temperatura, allarme. Il rifornimento di CC o di CA può essere utilizzato nella vasta gamma di tensione…

generi di ♦Three di input di riferimento: tensione analogica, PWM, frequenza.

l'utente del ♦The può ottenere di andare in automobile la velocità accurata con le funzioni d'uscita dell'impulso della velocità

♦Suitable per i motori trifase di BLDC con i sensori del corridoio.

♦Use dei chip industriali del grado, porto ottico di isolamento

Regola di nomina:

CA 01 – 2Q di BLSD 110 – ALTA TENSIONE – T
 BLSD:         Driver di velocità di BLDC

110:         Tensione CA stimata (v)

01:         Picco di corrente (A)

ADC:         CA o alimentatore in CC

2Q:         2-Quadrant che determina modo

Alta tensione:         Serie (ad alta tensione) di alta tensione

T:         Tum del ºC T=-40~+65, tum del ºC unlabelled=-10~+45

Driver With Fixed Parameters di velocità di serie 2Q BLDC di alta tensione:
