Dettagli:
|
| Tensione: | 110VAC | Io di punta: | 8A |
|---|---|---|---|
| Io continuazione: | 4A | Potere: | 600w |
| Input di riferimento: | 0~10v/PWM/Frequency | Dimensione (L*W*H): | 127*81.5*39/254*142*49/254*142*68 |
| Circuito chiuso di velocità: | sì | ||
| Evidenziare: | Driver Circuit del motore di Bldc di 3 fasi,600W driver del motore di Bldc di 3 fasi,driver CI del motore del bldc di 3 fasi |
||

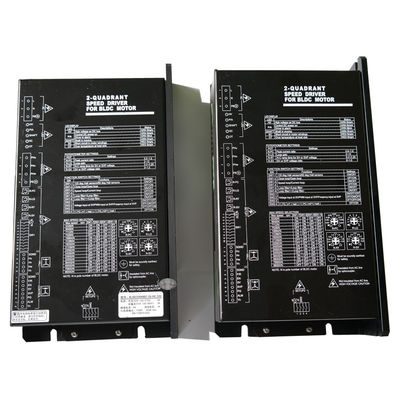

Driver senza spazzola del motore di CC di 110VAC 2-Quadrant con il circuito chiuso a circuito chiuso o corrente di velocità, circuito sviluppato hardware puro
Regola di nomina:
CA 01 – 2Q di BLSD 220 – ALTA TENSIONE – T
BLSD: Driver di velocità di BLDC
220: Tensione CA stimata (v)
01: Picco di corrente (A)
ADC: CA o alimentatore in CC
2Q: 2-Quadrant che determina modo
Alta tensione: Serie (ad alta tensione) di alta tensione
T: Tum del ºC T=-40~+65, tum del ºC unlabelled=-10~+45
Descrizione:
L'alta tensione Serires è driver della velocità dell'input di CC o di CA con i parametri variabili ed il fine-ciclo di pi della velocità e della corrente. Il riferimento può essere tensione analogica selezionabile 10V o 0∼100%PWM. Inoltre può essere frequenza 0∼3kHz. I parametri possono essere fissati dai DIP switch e dai potenziometri quali il numero del palo, la velocità massima, il tempo della rampa, il tempo del filtro da ciclo ed il picco di corrente ecc. I founctions protettivi quali il cortocircuito, l'inizio sicuro, l'inversione sicura ecc della direzione sono presentati. Gradi are110,220VAC di Votage. I gradi correnti di lavoro sono 8,16,24A. Il grado ambientale di temperarure è -10∼+45ºC, - 40∼+65ºC.
Caratteristiche:
piccola dimensione di tecnologia del ♦Surface-supporto, a corrente forte.
controllo del fine-ciclo di ♦2-Quadrant pi di velocità con le buone linearità.
parametri ♦Variable che mettono per i motori differenti e l'uso facile.
funzioni di ♦Control dell'inverso sicuro, inizio sicuro, permettere, frenare, accelerare alle funzioni d'uscita del referenceand dell'impulso di velocità (PAGINA), di breve circult e sopra protezione di temperatura, allarme. Il rifornimento di CC o di CA può essere utilizzato nella vasta gamma di tensione…
generi di ♦Three di input di riferimento: tensione analogica, PWM, frequenza.
l'utente del ♦The può ottenere di andare in automobile la velocità accurata con le funzioni d'uscita dell'impulso della velocità
♦Suitable per i motori trifase di BLDC con i sensori del corridoio.
♦Use dei chip industriali del grado, porto ottico di isolamento
Driver With Fixed Parameters di velocità di serie 2Q BLDC di alta tensione:
| NO. | Modello | Tensione (VCC) |
Io di punta (A) |
Io continuazione (A) |
Po (w) |
Riferimento input |
Dimensione (millimetro) |
|
1 |
BLSD11001AC-2Q-HV* |
110VAC |
1 | 0,5 | 75 | PWM | W81.5, L127, H39 |
| 2 | BLSD22001AC-2Q-HV* |
220VAC |
1 | 0,5 | 155 | PWM | W81.5, L127, H39 |
| 3 | BLSD11008ADC-2Q-HV* |
110VAC o 60~195VDC |
8 | 4 | 600 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 4 | BLSD11016ADC-2Q-HV* |
110VAC o 60~195VDC |
16 | 8 | 1200 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 5 | BLSD11024ADC-2Q-HV* |
110VAC o 60~195VDC |
24 | 12 | 1800 | 0~10V/PWM/Frequency | W142, L254, H68 |
| 6 | BLSD22008ADC-2Q-HV* |
220VAC o 60~385VDC |
8 | 4 | 1200 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 7 | BLSD22016ADC-2Q-HV* |
220VAC o 60~385VDC |
16 | 8 | 2400 | 0~10V/PWM/Frequency | W142, L254, H68 |
| 8 | BLSD22024ADC-2Q-HV* |
220VAC o 60~385VDC |
24 | 12 | 3700 | 0~10V/PWM/Frequency | W142, L254, H68 |
