Dettagli:
|
Tensione di funzionamento: | CC 12-36V | Trasmettitore massimo: | 500W |
---|---|---|---|
Motore adatto: | motore sensorless di BLDC | Funzionamento temporaneo.: | -20-85℃ |

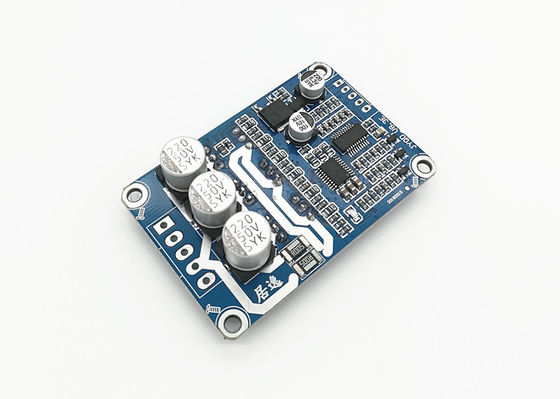

Nome di prodotti: | driver del motore del bldc di 3 fasi | Colore: | Blu |
Evidenziare: | driver del motore del bldc,driver del motore di 3 fasi |
5V | Tensione in uscita interna del bordo di driver |
M. | Porto di uscita del segnale di impulso di velocità del motore, segnale di impulso 5V. |
Z/F | Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa. |
VR | Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
Terra | Usato per controllo interno del bordo dell'azionamento |
MA | fase A del motore |
MB | fase B del motore |
MC | fase C del motore |
Terra | CC |
VCC | CC + |
3. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale. |
distanza del porto 4.Control: 2.54mm, distanza del porto di potere: 3,96 millimetri
|
5. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione. |
Note di applicazione: |
1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata.
|
2. Questo bordo di driver è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano theadjustment)
|
3. Il bordo di driver di JYQD-V8.3E è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 60W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 60W, deve aggiungere il dissipatore di calore come il diagramma come sotto. |
