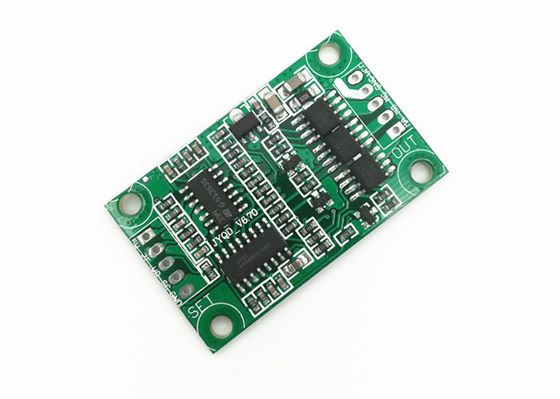

Driver di piccola dimensione del motore di 12V-24VDC 3A JYQD-V6.7 BLDC per il motore sensorless di BLDC
(Per il motore senza spazzola di CC di Sensorless)
| Numero di modello |
JYQD-V6.7 |
| Funzionamento temporaneo. |
-20-85℃ |
| Tensione di funzionamento |
12V/24V |
| Corrente massima |
3A |
| Cont.working corrente |
2A |
| · Controllo di velocità di PWM |
Frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| Regolamento di velocità di tensione analogica |
0-5V |
| Uscita del segnale di impulso di velocità |
SÌ |
Note di applicazione:
1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata.
2. Questo bordo di driver del motore di BLDC è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento)
3. Il bordo di driver JYQD-V6.7 è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 60W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 36W, deve aggiungere il dissipatore di calore come il diagramma come sotto.
4. Prenda nota prego che il bordo di driver JYQD-V6.7 non ha protezione anti-inversa del collegamento, permanentemente danneggierà il bordo di driver se il collegamento invertito di polarità.
5. Il porto di uscita 5V sul bordo di driver proibisce collegare il dispositivo esterno. È soltanto applicabile al potenziometro ed al commutatore esterni del bordo per il regolamento e l'inversione della velocità.
6. Il terminale «dello Sc» sul bordo di driver JYQD-V6.7 è il segnale in uscita di impulso della velocità del motore (uscita in opposizione) e la corrente d'uscita massima è di meno che 5mA.
Diagramma del bordo di driver
Schema elettrico
5V -----Tensione in uscita interna del bordo di driver
Sc ---- Porto di uscita del segnale di impulso di velocità del motore, segnale di impulso 5V.
1. Porto di controllo
Z/F---- Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR ----Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
Terra-usato per controllo interno del bordo dell'azionamento
2. Porto di potere
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
Terra----CC
VCC----CC +
3. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
distanza del porto 4.Control: 2.54mm, distanza del porto di potere: 2,54 millimetri
5. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
Disegno dimensionale
MANUALE DELL'UTENTE DI DOWNLOAD JYQD-V6.7
