Dettagli:
|
| Tensione di funzionamento: | CC 36-72V | Corrente di lavoro: | 15A |
|---|---|---|---|
| Controllo di velocità: | PWM o 0-5V | Funzionamento temporaneo.: | -20--85℃ |
| Forma: | rettangolo | Uscita del segnale di impulso di velocità: | Sì |
| Evidenziare: | driver senza spazzola del motore,driver del motore di 3 fasi |
||
| Note di applicazione: |
| 1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata. |
|
2. Questo bordo di driver è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento)
|

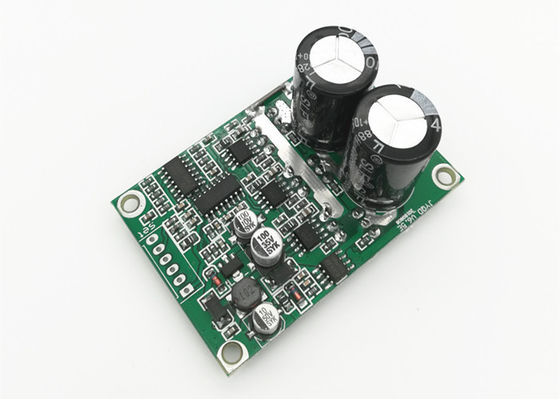

| 3. Il bordo di driver di JYQD-V6.5E è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 100W, la sua nessuna necessità di aggiungere il dissipatore di calore, dovesse soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 100W, deve aggiungere il dissipatore di calore come il diagramma come sotto. |
|
4. Prenda nota prego che il bordo di driver di JYQD-V6.5E non ha protezione anti-inversa del collegamento, permanentemente danneggierà il bordo di driver se il collegamento invertito di polarità.
|
| 5. Il porto di uscita 5V sul bordo di driver proibisce collegare il dispositivo esterno. È soltanto applicabile al potenziometro ed al commutatore esterni del bordo per il regolamento e l'inversione della velocità. |
| 6. Il terminale «del segnale» sul bordo di driver di JYQD-V6.5E è il segnale in uscita di impulso della velocità del motore (uscita in opposizione) e la corrente d'uscita massima è di meno che 5mA. |
| Z/F---- Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa. |
| VR ----Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| Terra---Usato per controllo interno del bordo dell'azionamento |
| Coppia di torsione---Per iniziare uso di adeguamento di coppia di torsione, assicurarsi rimuovere le resistenze per fisso-coppia di torsione sul bordo prima dell'uso questa funzione (contatto noi se volete l'uso questa funzione prima di utilizzare) |
| MA | fase A del motore |
| MB | fase B del motore |
| MC | fase C del motore |
| Terra | CC |
| VCC | CC + |
