| Modello: JYQD-V7.0 |
| Temperatura di funzionamento: - 20-85℃ |
| Tensione di funzionamento: 12V/24V |
| Corrente massima: 3A |
| Corrente continua di funzionamento: 2A |
| Regolamento di velocità di PWM (1-20khz): duty cycle 0-100% |
| Regolamento di velocità di tensione analogica: 0-5V |
| Errore LED: Sì |
Linee guida di applicazione
1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma come specificata.
2. Applicabile al motore senza spazzola di CC del corridoio con Corridoio a 120°, il Corridoio che di non tutti i produttori la linea sequenza sta corrispondendo, voi può regolare la linea sequenza di Corridoio o la linea trifase sequenza del motore secondo la situazione reale, per raggiungere il migliore effetto movente.

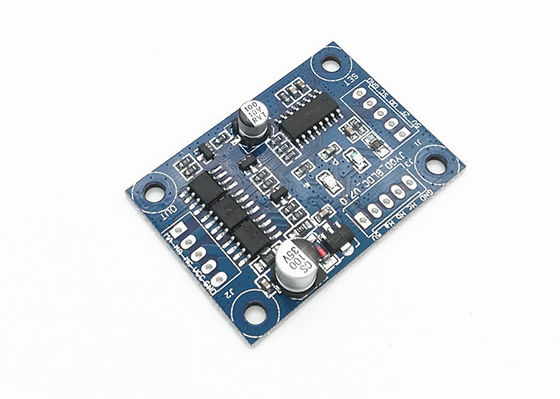

3. JYQD-V7.0 è bordo di driver senza alloggio e dissipatore di calore, può guidare il motore inferiore a 36 watt senza alcun dissipatore di calore, ma ha bisogno della ventilazione normale.
4. Il porto di uscita 5V sul bordo dell'azionamento è vietato per collegare l'attrezzatura di potere esterno. È soltanto applicabile al potenziometro o al commutatore esterno per adeguamento della velocità, commutazione e l'operazione permettere
Schema elettrico
1. Porto di controllo
5V — tensione in uscita interna del bordo di driver, potenziometro esterno o commutatore per adeguamento di velocità e l'operazione di inversione
Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR — porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
Sc-permetta al controllo del porto. Colleghi 5V o non colleghi per permettere l'operazione, colleghi la terra per vietare l'operazione.
Terra-usato per controllo interno del bordo dell'azionamento
2. Porto di potere
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
Terra----CC
VCC----CC +
3: Porto del sensore di Corridoio
Ha--- Corridoio
HB---Corridoio b
Hc---Corridoio c
Terra---Terra
5V---uscita 5V
4. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
5. Distanza del porto di controllo: 2.54mm, distanza del porto di potere: 2,54 millimetri
6. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
Disegno dimensionale
