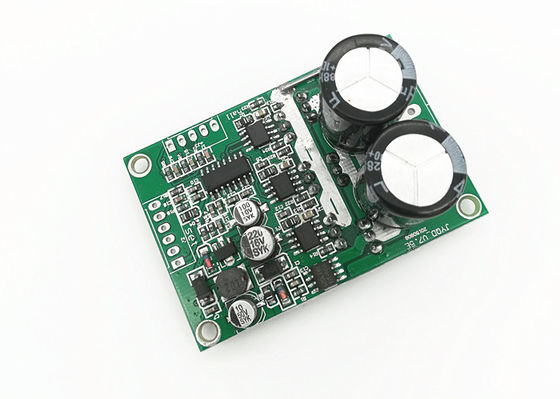

Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm

Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm
Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm

Grande immagine :  Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm

Dettagli:
Luogo di origine: La CINA
Marca: JUYI
Numero di modello: JYQD-V7.5E
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiable
Imballaggi particolari: CARTONE DEL PE BAG+
Tempi di consegna: 5-10 giorni
Termini di pagamento: T/T, L/C, Paypal
Capacità di alimentazione: 1000sets/day

Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm

descrizione
Tensione di funzionamento: 36VDC Corrente di lavoro: 15A
Controllo di velocità di PWM: Uscita del segnale di impulso di velocità: Includa
Temperatura di funzionamento: -20-85℃ potere massimo: 700w
Evidenziare:

CC del motore del pwm del driver

,

pwm un controllo motorio di 3 fasi

,

controllo del pwm del motore del bldc

Driver ad effetto hall 36VDC, controllo del motore di dimensione compatta BLDC di velocità corrente di 15A PWM

MODELLO TEMPERATURA DI FUNZIONAMENTO (℃) TENSIONE DI FUNZIONAMENTO (V) MAX Power

· CORRENTE CONTINUA DI FUNZIONAMENTO

(A)

REGOLAMENTO DI VELOCITÀ DI PWM

(1-20KHZ)

REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA (V) Uscita del segnale di impulso di velocità
JYQD-V7.5E -20-85℃ DC36V 700W 15A

Duty cycle

0-100%

0-5V










Applicazioni:
Fan di BLDC
Motore di BLDC
Aeratore di BLDC
Pompa idraulica di BLDC



Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm 0

Schema elettrico
Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm 1
1. Porto di controllo
5V — tensione in uscita interna del bordo di driver, potenziometro esterno o commutatore per adeguamento di velocità e l'operazione di inversione

Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.

VR — porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%

EL — permetta al controllo del porto. Colleghi 5V o non colleghi per permettere l'operazione, colleghi la terra per vietare l'operazione.

Uscita del segnale di impulso di velocità del segnale

Terra-usato per controllo interno del bordo dell'azionamento

2. Porto di potere

MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
Terra ----CC
VCC----CC +

3: Porto del sensore di Corridoio
Ha--- Corridoio
HB---Corridoio b
Hc---Corridoio c
Terra---Terra
5V---uscita 5V

4. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.

5. Distanza del porto di controllo: 2.54mm, distanza del porto di potere: 3,96 millimetri

6. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.


Disegno dimensionale
Driver trifase Speed Control Mosfet del motore di CC di BLDC Pwm 2

Linee guida di applicazione
1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma come specificata.
2. Applicabile al motore senza spazzola di CC del corridoio con Corridoio a 120°, il Corridoio che di non tutti i produttori la linea sequenza sta corrispondendo, voi può regolare la linea sequenza di Corridoio o la linea trifase sequenza del motore secondo la situazione reale, per raggiungere il migliore effetto movente.
3. JYQD-V7.5E è bordo di driver senza alloggio e dissipatore di calore, può guidare il motore inferiore a 100 watt senza alcun dissipatore di calore, ma ha bisogno della ventilazione normale.
4. Il porto di uscita 5V sul bordo dell'azionamento è vietato per collegare l'attrezzatura di potere esterno. È soltanto applicabile al potenziometro o al commutatore esterno per adeguamento della velocità, commutazione e l'operazione permettere
















MANUALE DELL'UTENTE DI DOWNLOAD JYQD-V7.5E
