Dettagli:
|
| Tensione di funzionamento: | CC 12V | Corrente di lavoro: | 15A |
|---|---|---|---|
| Applicazione: | Fan del coolingr dell'aria | Motore adatto: | motore sensorless di BLDC |
| Funzionamento temporaneo.: | -20 - 85℃ | Aggiunga il dissipatore di calore: | watt >100 |
| Evidenziare: | Driver Board Three Phase di BLDC,driver Board Controller di 12V BLDC,bordi di regolatore del motore del bldc |
||

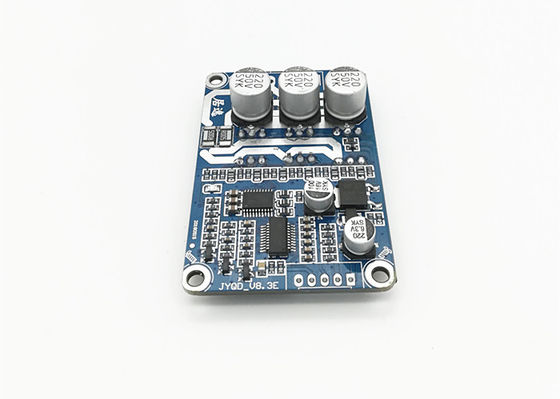

| Numero di modello | JYQD-V8.3E |
| Funzionamento temporaneo. | -20-85℃ |
| Tensione di funzionamento | 12V |
| Corrente massima | 15A |
| ·Controllo di velocità di PWM | Frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| O.V / Protezione di L.V | SÌ |
| Aggiunga il dissipatore di calore | watt >100 |
| 5V | Tensione in uscita interna del bordo di driver del motore di BLDC |
| M. | Porto di uscita del segnale di impulso di velocità del motore, segnale di impulso 5V. |
| Z/F | Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa. |
| VR | Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| Terra | Usato per controllo interno del bordo dell'azionamento |
| MA | fase A del motore |
| MB | fase B del motore |
| MC | fase C del motore |
| Terra | CC |
| VCC | CC + |
| 1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver del motore di BLDC come specificata. |
|
2. Questo bordo di driver del motore di BLDC è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento)
|
|
3. Il bordo di driver sensorless del motore di JYQD-V8.3E BLDC è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 60W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 60W, deve aggiungere il dissipatore di calore come il diagramma come sotto.
|
