| MOQ: | 1 insieme |
| prezzo: | negotiable |
| imballaggio standard: | CARTONE DEL PE BAG+ |
| Periodo di consegna: | 5-10 giorni |
| metodo di pagamento: | T/T, L/C, Paypal |
| Capacità di approvvigionamento: | 1000sets/day |
| 1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata. |
| 2. Questo bordo di driver del motore di BLDC è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento) |

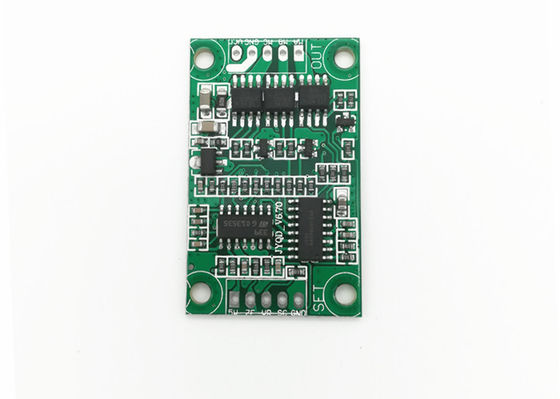

| 3. Il bordo di driver JYQD-V6.7 è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 60W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 36W, deve aggiungere il dissipatore di calore come il diagramma come sotto. |
| Z/F---- Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa. |
VR ----Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| Terra-usato per controllo interno del bordo dell'azionamento |
| MA ----fase A del motore |
| MB ---- fase B del motore |
| MC---- fase C del motore |
| Terra----CC |
| VCC----CC + |
