Il driver Speed Pulse Signal del motore di CC di Arduino Brushless ha prodotto il duty cycle 0-100%

MOQ:	1 insieme
prezzo:	Negoziabile
imballaggio standard:	CARTONE DEL PE BAG+
Periodo di consegna:	5-10 giorni
metodo di pagamento:	T/T, L/C, Paypal
Capacità di approvvigionamento:	1000sets/day

Informazioni di dettagli

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La CINA

Marca

Numero di modello

JYQD-V7.3E3

Tensione di funzionamento:

12vdc

Corrente di lavoro:

Controllo di velocità di PWM:

Uscita del segnale di impulso di velocità:

Applicazione:

Ventola di raffreddamento di BLDC

Forma:

Rettangolo

Evidenziare:

driver del motore del bldc

driver senza spazzola del motore

Descrizione del prodotto

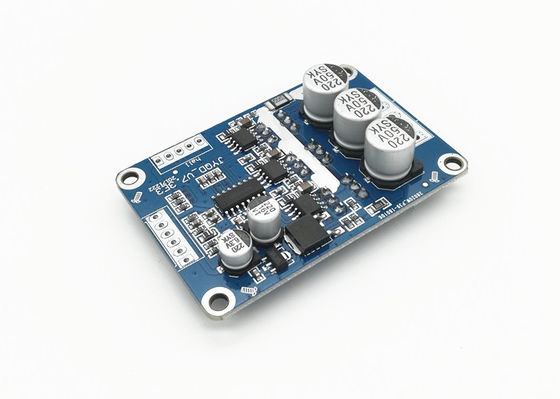

Driver ad effetto hall JYQD-V7.3E3 del motore di controllo di velocità di Arduino 12VDC 500W PWM BLDC

MODELLO: JYQD-V7.3E3

TEMPERATURA DI FUNZIONAMENTO (℃): -20---85℃

TENSIONE DI FUNZIONAMENTO (V): 12V

Max Current: 15A

REGOLAMENTO DI VELOCITÀ DI PWM: Duty cycle (1-20KHZ) 0-100%

REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA (V): 0.1V-5V

Uscita del segnale di impulso di velocità: Includa

Applicazioni:

Fan di BLDC

Motore senza spazzola di CC

Ventola di raffreddamento di BLDC

Falciatrice da giardino di BLDC

Ventilatore centrifugo di BLDC

Schema elettrico

1. Porto di controllo

5V — tensione in uscita interna del bordo di driver, potenziometro esterno o commutatore per adeguamento di velocità e l'operazione di inversione

Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.

VR — porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%

EL — permetta al controllo del porto. Colleghi 5V o non colleghi per permettere l'operazione, colleghi la terra per vietare l'operazione.

Uscita del segnale di impulso di velocità del segnale

Terra-usato per controllo interno del bordo dell'azionamento

2. Porto di potere

MA ----fase A del motore

MB ---- fase B del motore

MC---- fase C del motore

Terra ----CC

VCC----CC +

3: Porto del sensore di Corridoio

Ha--- Corridoio

HB---Corridoio b

Hc---Corridoio c

Terra---Terra

5V---uscita 5V

Disegno dimensionale

Linee guida di applicazione
1.	Confermi che i parametri di potere e di tensione del motore per non superare la gamma come specificata.
2.	Applicabile al motore senza spazzola di CC del corridoio con Corridoio a 120°, il Corridoio che di non tutti i produttori la linea sequenza sta corrispondendo, voi può regolare la linea sequenza di Corridoio o la linea trifase sequenza del motore secondo la situazione reale, per raggiungere il migliore effetto movente.
3.	JYQD-V7.5E è bordo di driver senza alloggio e dissipatore di calore, può guidare il motore inferiore a 100 watt senza alcun dissipatore di calore, ma ha bisogno della ventilazione normale.
4.	Il porto di uscita 5V sul bordo dell'azionamento è vietato per collegare l'attrezzatura di potere esterno. È soltanto applicabile al potenziometro o al commutatore esterno per adeguamento della velocità, commutazione e l'operazione permettere

MANUALE DELL'UTENTE DI DOWNLOAD JYQD-V7.3E3

JYQD-V7.3E3-English.pdf

Contattaci ora
