Controllo di velocità senza spazzola di Hall Effect High Efficiency PWM del driver del motore di CC di Arduino 24V
  • Nome
  • Nome

Controllo di velocità senza spazzola di Hall Effect High Efficiency PWM del driver del motore di CC di Arduino 24V

MOQ: 1 insieme
prezzo: Negoziabile
imballaggio standard: CARTONE DEL PE BAG+
Periodo di consegna: 5-10 giorni
metodo di pagamento: T/T, L/C, Paypal
Capacità di approvvigionamento: 1000sets/day
Informazioni di dettagli
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La CINA
Marca
JUYI
Numero di modello
JYQD-V7.3E2
Tensione di funzionamento:
24VDC
Corrente di lavoro:
15A
Controllo di velocità di PWM:
sì
Regolamento di velocità di tensione analogica:
0-5V
Uscita del segnale di impulso di velocità:
sì
Applicazione:
motore senza spazzola ad effetto hall di CC
Evidenziare:

driver del motore del bldc

,

driver del motore di 3 fasi

Descrizione del prodotto

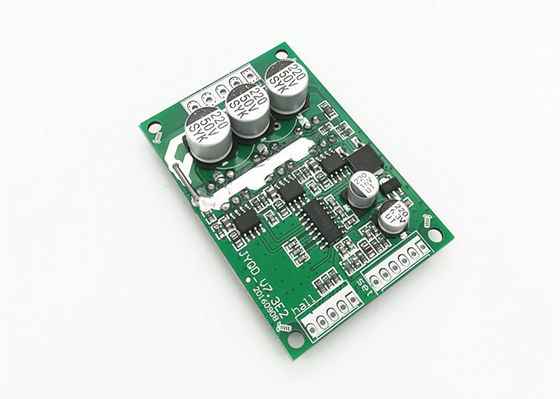

24VDC bordo di driver ad effetto hall massimo del motore di controllo JYQD-V7.3E2 BLDC di potere 500W Arduino


MODELLO: JYQD-V7.3E2

TENSIONE DI FUNZIONAMENTO (V): 24VDC

CORRENTE DI MAX (A): 15A

REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA (V): 0-5V

Uscita del segnale di impulso di velocità: SÌ




Linee guida di applicazione

1. Confermi prego che i parametri di potere e di tensione del motore per non superare la gamma come specificata.

2. Questo driver del motore di BLDC applicabile al motore senza spazzola ad effetto hall di CC con Corridoio a 120°, il Corridoio che di non tutti i produttori la linea sequenza sta corrispondendo, voi può regolare la linea sequenza di Corridoio o la linea trifase sequenza del motore secondo la situazione reale, per raggiungere il migliore effetto movente.

3. JYQD-V7.3E2 è il bordo di driver senza alloggio e dissipatore di calore, può guidare il motore di BLDC inferiore a 100 watt senza alcun dissipatore di calore, ma ha bisogno di ventilation.please normale aggiunge il dissipatore di calore se il potere più di 100W.

4.  Presti prego attenzione all'isolamento fra il MOSFET del driver del motore di BLDC ed il dissipatore di calore o il piatto dell'installazione.
Controllo di velocità senza spazzola di Hall Effect High Efficiency PWM del driver del motore di CC di Arduino 24V 0



Schema elettrico
Controllo di velocità senza spazzola di Hall Effect High Efficiency PWM del driver del motore di CC di Arduino 24V 1

1. Porto di controllo
5V — tensione in uscita interna del bordo di driver, potenziometro esterno o commutatore per adeguamento di velocità e l'operazione di inversione
Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR — porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
EL — permetta al controllo del porto. Colleghi 5V o non colleghi per permettere l'operazione, colleghi la terra per vietare l'operazione.
Uscita del segnale di impulso di velocità del segnale
Terra-usato per controllo interno del bordo di driver

2. Porto di potere
MA ----Fase A del motore di BLDC
MB ---- Fase B del motore di BLDC
MC---- Fase C del motore di BLDC
P- ----CC di potere
P+----Potere CC +

3: Porto del sensore di Corridoio
Ha--- Corridoio
HB---Corridoio b
Hc---Corridoio c
Terra---Terra
5V---uscita 5V

Controllo di velocità senza spazzola di Hall Effect High Efficiency PWM del driver del motore di CC di Arduino 24V 2
Disegno dimensionale
Controllo di velocità senza spazzola di Hall Effect High Efficiency PWM del driver del motore di CC di Arduino 24V 3


MANUALE DELL'UTENTE DI DOWNLOAD JYQD-V7.3E2
