Dettagli:
|
| Tensione di funzionamento: | 24V | Corrente di lavoro: | 15A |
|---|---|---|---|
| Controllo di velocità: | 0-5V | Uscita del segnale di impulso di velocità: | sì |
| O.V / Protezione di L.V: | sì | Colore: | Verde |
| Evidenziare: | driver senza spazzola Board,driver senza spazzola Board Controller,bldc del motore di CC 12 36v del motore di CC del driver 12 36v |
||

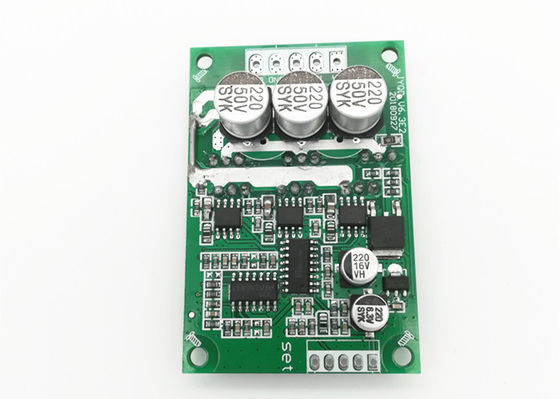

| Numero di modello | JYQD-V6.3E2 |
| Funzionamento temporaneo. | -20-85℃ |
| Tensione di funzionamento | 24V |
| Cont.working corrente | 15A |
| · Controllo di velocità di PWM | Frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| Regolamento di velocità di tensione analogica | 0-5V |
| O.V / Protezione di L.V | Includa |
| Uscita del segnale di impulso di velocità | Includa |
| Note di applicazione: |
| 1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata. |
| 2. Questo bordo di driver è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento) |
| 3. Il bordo di driver JYQD-V6.3E2 è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 60W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 100W, deve aggiungere il dissipatore di calore come il diagramma come sotto. |
|
4. Il terminale «del segnale» sul bordo di driver JYQD-V6.3E2 è il segnale in uscita di impulso della velocità del motore (uscita in opposizione) e la corrente d'uscita massima è di meno che 5mA.
|
