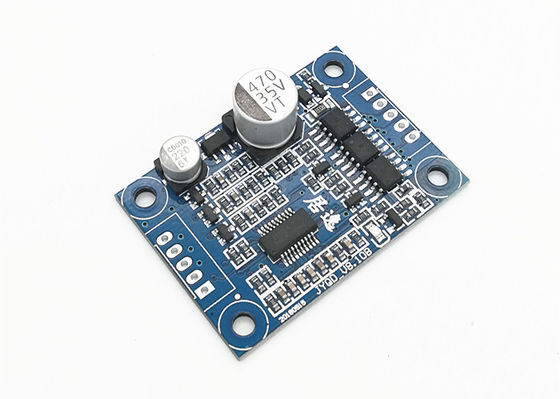

24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc

24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc
24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc 24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc

Grande immagine :  24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc

Dettagli:
Luogo di origine: La CINA
Marca: JUYI
Numero di modello: JYQD-V8.10B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiable
Imballaggi particolari: CARTONE DEL PE BAG+
Tempi di consegna: 5-10 giorni
Termini di pagamento: T/T, L/C, Paypal
Capacità di alimentazione: 1000sets/day

24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc

descrizione
Tensione di funzionamento: CC 24V Corrente di lavoro: 2A
Motore adatto: motore sensorless O.V / Protezione di L.V:
Number di modello: JYQD-V8.10B Frequenza di PWM: 1 - 20 CHILOCICLI
Evidenziare:

driver del motore del bldc

,

driver del motore di 3 fasi

Bordo di driver senza spazzola corrente del motore di CC di 24VDC 2A JYQD-V8.10B per il motore sensorless di BLDC

Numero di modello: JYQD-V8.10B
Tensione di funzionamento: 24VDC
Cont.working corrente: 2A
Controllo di velocità di PWM: Frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
Regolamento di velocità di tensione analogica: 0-5V
O.V / Protezione di L.V: SÌ
Uscita del segnale di impulso di velocità: SÌ





Schema elettrico
24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc 0

5V -----Tensione in uscita interna del bordo di driver
M. ---- Porto di uscita del segnale di impulso di velocità del motore, segnale di impulso 5V.

1. Porto di controllo

Z/F---- Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR ----Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
Terra-usato per controllo interno del bordo dell'azionamento

2. Porto di potere

MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
Terra----CC
VCC----CC +

3. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.

distanza del porto 4.Control: 2.54mm, distanza del porto di potere: 2,54 millimetri

5. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.

Disegno dimensionale
24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc 1
Note di applicazione:

1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata.



2. Questo bordo di driver è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento)



3. Il bordo di driver di JYQD-V8.10B è bordo nudo senza alloggio e dissipatore di calore. Se il potere del motore sotto 36W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 36W, deve aggiungere il dissipatore di calore.



4. Prenda nota prego che il bordo di driver di JYQD-V8.10B non ha protezione anti-inversa del collegamento, permanentemente danneggierà il bordo di driver se il collegamento invertito di polarità.



5. Il porto di uscita 5V sul bordo di driver proibisce collegare il dispositivo esterno. È soltanto applicabile al potenziometro ed al commutatore esterni del bordo per il regolamento e l'inversione della velocità.



6. Il terminale «di m.» sul bordo di driver di JYQD-V8.10B è il segnale in uscita di impulso della velocità del motore (uscita in opposizione) e la corrente d'uscita massima è di meno che 5mA.





24V regolatore variabile corrente With Temperature Sensor del fan di velocità di CC 2A Bldc 2

MANUALE DELL'UTENTE DI DOWNLOAD JYQD-V8.10B
