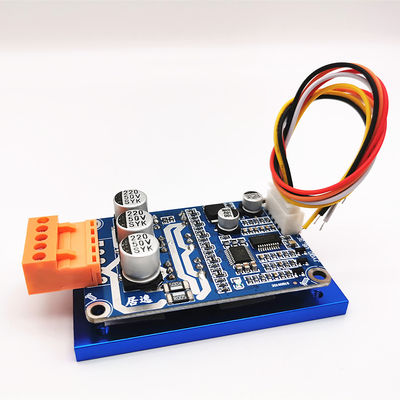

1. Porto di controllo
5V — Tensione in uscita interna del bordo di driver, per il potenziometro o il commutatore esterno per adeguamento di velocità e l'operazione di inversione
Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» è la direzione di andata, si collegano a terra è la direzione inversa.
VR — porto di controllo di velocità. Il regolamento lineare 0.1V -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1K-10KHz; Duty cycle 0-100%
Uscita del segnale di impulso di M.-velocità
Terra-usato per controllo interno del bordo di driver
2. Porto di potere
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
Terra----CC VCC----CC +
3: Osservazioni
1. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
2. distanza del porto di controllo: 2.54mm, distanza del porto di potere: 3,96 millimetri
3. attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
