la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt
la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt

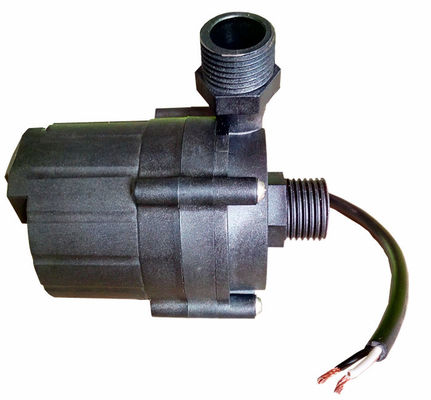

Grande immagine :  la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt

Dettagli:
Luogo di origine: La CINA
Marca: DECARBON
Numero di modello: DKB60-24G
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5
Prezzo: Negotiable
Imballaggi particolari: Schiume di Carton+packing
Tempi di consegna: 5-8days
Capacità di alimentazione: 500 PCS al giorno

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt

descrizione
Flusso massimo: 20L/M Testa massima: 10m
tensione nominale: 24V Materiale: PPS+GF
Regolamento di velocità: PWM o 0-5V Applicazioni: Raffreddamento del motore
Evidenziare:

24 pompe dello stagno di volt

,

24 pompe sommergibili dello stagno di volt

,

pompa idraulica sommergibile di CC 24v

Pompa idraulica senza spazzola di CC di DKB60 24V, per circolazione dell'acquario di circolazione dell'acqua

Pompa idraulica senza spazzola di CC di industriale di serie DKB60

Amplificazione/circolazione/Variabile-frequenza/controllo a basso rumore/centrifugo di pump/PWM



la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 0■Applicazioni


1: Circolazione dell'acqua di riscaldamento solare
2: Attrezzature di depurazione delle acque
3: Macchine dell'acqua potabile
4: Erogatore automatico dell'acqua
5: Attrezzatura di raffreddamento ad acqua
6: Raffreddamento del motore
7: Raffreddamento dell'apparecchio di riscaldamento
8: Torri di raffreddamento
9: Paesaggio di irrigazione
10: Macchina del laser
11: Refrigeratore di acqua



■Caratteristiche
◆Pompa centrifuga
◆Trasmissione della forza magnetica (struttura della pompa dello schermo)
◆Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.
◆Con la temperatura di funzionamento della vasta gamma
◆Controllo di velocità del segnale di PWM
◆Con il controllo di flusso costante
◆Protezione inversa di polarità (facoltativa)
◆Protezione corrente asciutta (facoltativa)
◆Sopra tensione, sopra protezione corrente
◆Sovraccarichi, sopra la protezione della temperatura



■Descrizione tecnica (parti in contatto con il liquido)
Alloggio capo della pompa: PPS+GF
Ventola: PPS+GF
Cavità dello schermo: PPS+GF
Manica dell'asse: Manica ceramica dei materiali compositi della resina del carbonio
Asse: asse della ceramica/asse acciaio inossidabile
Anello con sigillo: EPDM



■Dispositivo di azionamento (motore compreso)
Azionamento dell'elettromagnete: Modanatura magnetico di plastica
Viti e dadi: Acciaio inossidabile di SUS 304
Motore di azionamento: motore senza spazzola
Struttura del cavo del motore: PPA+GF (nero)
Alloggio della pompa: PPS+GF (resistenza UV)
Sostegno: Acciaio inossidabile di SUS 304
Cerchio del sostegno: Gli Stati Uniti 304 steel+ inossidabile che attenuano anello di gomma
Impermeabile basato IP65 sulla valutazione (en60529)
Collegamenti: 3 cavi/connettore impermeabile è facoltativi
Diametro dell'ugello: 20.5mm (diametro interno: 14.5mm)



■Specifications di modello
DKB60-12G 12 V
DKB60-24G 24 V
Con il montaggio - suffisso di modello del sostegno: SR (per esempio: DKB60-12GSR)



■Montaggio dell'istruzione
Le pompe di serie DKB60 sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.

1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 30 secondi (dopo un asciutto-funzionamento di 30 secondi, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.

2: Utilizzi il tubo filettato raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.

3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).

4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.

5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)

6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato più di meno di 90 gradi sgomitano (si veda figura 2).

7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.



la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 1la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 2


       figura 1              figura 2                       figura 3



Parametro di temperatura
Temperatura liquida media: -25℃ a +105℃ (- 13°F + a 221°F)
Temperatura ambiente di lavoro: -10℃ a +100℃ (14°F a +212°F)
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F)
(il ℃ fino a 100, ma accorcerà il tempo di impiego)


■Pressione di sistema
-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.

■Gamma di tensione
12V pompa idraulica stimata, gamma realizzabile 9V - 16V
24V pompa idraulica stimata, gamma realizzabile 16V - 30V
Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.

Liquido medio: acqua pura, miscela liquida (acqua con inferiore al glicol di 60%)



■Parametro elettrico
Specificazione:
Specificazione di categoria di no.
1 tensione nominale 12V/24V
2 tensione realizzabile 9-16V/18V-30V
3 potere stimato 5-60W
Una gamma 0-20L/minuts di 3 flussi
4 alzata 0-10m
5 rumore ≤40dB
Tempo di impiego 6 20000H
Un funzionamento continuo di 7 modi operativi
Diametro 8 dell'entrata 20.5mm (diametro interno: 14.5mm)
Diametro 9 di sbocco 20.5mm (dentro il diametro: 14.5mm)



■Descrizione di collegamenti
Di lunghezza standard del cavo: 40 CM (NON TRASCINI IL CAVO)

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 3



Nero: CC -
 Grigio: PWM
 Brown: CC +12/24VDC






Descrizione di PWM


Tre modi per il regolamento di velocità

1: tensione analogica 0-5V
2: Rapporto di duty cycle di PWM 0%-100% (grafico sotto)
3: Frequenza introdotta di PWM (1K-10K hertz)

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 4

Tutti i dati sono personalizzabili per il cliente

■Struttura della pompa

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 5



■Servizio di personalizzazione:
1: Le parti della pompa personalizzabili secondo i requisiti specifici del cliente
2: Parametri di prestazione delle pompe personalizzabili secondo i requisiti del cliente
3: Accessori facoltativi della pompa personalizzabile secondo i requisiti del cliente
4: Programma del circuito speciale personalizzabile secondo i requisiti di cliente
5: L'alloggio esterno può essere personalizzabile secondo i requisiti del cliente


■Grafico della curva

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 6


■Dimensioni globali della pompa idraulica

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 7

■Dimensioni globali della pompa idraulica (giunto del tubo flessibile della sbavatura)

la CC di 20L la m. Small Aquarium ha fatto funzionare 24 pompe dello stagno di volt 8
