| MOQ: | 5 INSIEMI |
| prezzo: | negotiable |
| imballaggio standard: | Schiume di Carton+packing |
| Capacità di approvvigionamento: | 300 set al giorno |

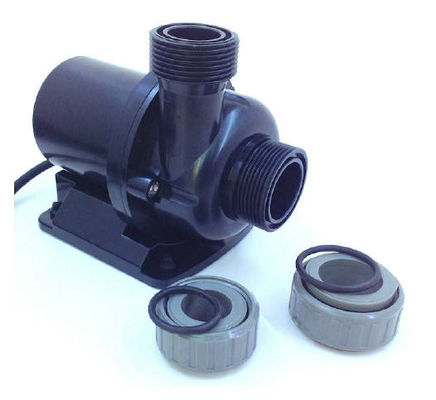

Pompa idraulica senza spazzola dell'acquario OWPD3 per il carro armato dell'acquario, piscina, stagno di acquacoltura
Pompa idraulica senza spazzola dell'acquario di serie di OWPD
Amplificazione/circolazione/Variabile-frequenza/controllo a basso rumore/centrifugo di pump/PWM
■Applicazioni
1: Acquario
2: Acquacoltura
3: STAZIONE TERMALE
4: Koi Pond
5: Piscina
6: Stagno di acquacoltura
■Funzioni e vantaggi
protezione corrente asciutta Auto-agente del ※
Memoria del ※ di eseguire stato
Alta efficienza del ※
※ A basso rumore e che andamento privo d'intoppi
Regolatore esterno del ※
※ 2 watt per regolazione del punto
Il ※ sommergibile o asciutto installa
Usando dell'acqua di mare del ※
※ RPM di mostra LCD, corrente, ecc.
controllo di segnale del ※ 0-10V
※ Che tocca i bottoni
Driver di Ture FOC del ※
■Specifiche
| Modello | Flusso (l/h) | Velocità (RPM) | Testa dell'ascensore (M) | Potere stimato (W) | Corrente nominale (A) | Tensione in ingresso (ACV) | Tensione del motore (DCV) |
| OWPQ3-12 | 3000 | 4000 | 2 | 25 | 2 | 110-230 | 12 |
| OWPD3-12 | 3000 | 3500 | 3 | 25 | 2 | 110-230 | 12 |
| OWPD5-24 | 5500 | 4500 | 4,5 | 33,6 | 1,4 | 110-230 | 24 |
| OWPD7-24 | 7000 | 4500 | 5 | 43,2 | 1,8 | 110-230 | 24 |
| OWPD8-24 | 8000 | 4500 | 5,6 | 67,2 | 2,8 | 110-230 | 24 |
| OWPD10-24 | 10000 | 4500 | 5 | 79,2 | 3,3 | 110-230 | 24 |
| OWPD12-24 | 12000 | 4500 | 6,5 | 132 | 5,5 | 110-230 | 24 |
| OWPD15-24 | 15000 | 4500 | 7 | 150 | 6 | 110-230 | 24 |
■Montaggio dell'istruzione
Le pompe di serie di OWPD sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.
1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 60 secondi (dopo un asciutto-funzionamento di 60 secondi, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.
2: Utilizzi il tubo filettato raccomandato del diametro (tubo) che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.
3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).
4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.
5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)
6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato più di meno di 90 gradi sgomitano (si veda figura 2).
7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.
figura 1 figura 2 figura 3
■Parametro di temperatura
Temperatura liquida media: -25℃ a +80℃
Temperatura ambiente di lavoro: -10℃ a +100℃
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F)
(il ℃ fino a 100, ma accorcerà il tempo di impiego)
■Pressione di sistema
-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.
■Gamma di tensione
Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.
Liquido medio: acqua pura, acqua di mare (parti facoltative), miscela liquida (acqua con inferiore al glicol di 60%)
■Servizio di personalizzazione:
1: Le parti della pompa personalizzabili secondo i requisiti specifici del cliente
2: Parametri di prestazione delle pompe personalizzabili secondo i requisiti del cliente
3: Accessori facoltativi della pompa personalizzabile secondo i requisiti del cliente
4: Programma del circuito speciale personalizzabile secondo i requisiti di cliente
5: L'alloggio esterno può essere personalizzabile secondo i requisiti del cliente
■Struttura della pompa idraulica
La pompa del ※ è motore di BLDC drived con il regolatore della sinusoide.
Il corpo di pompa del ※ è riempito di epossiresina, nessuna perdita nello statore, una temperatura dell'acqua
interno del regolatore da proteggere sopra calore.
La ventola chiusa del ※ è più efficace, un'acqua ricicla il attraverso-foro dentro il rotore per ridurre il calore
aumento.
La testa della pompa del ※ è progettata basata su meccanica dei fluidi per aumentare l'efficienza.
Vite di titanio del ※ per uso dell'acqua di mare.
Il ※ gelifica i piedi della pompa per fare diminuire la vibrazione.
La bocca dell'entrata e dello sbocco del ※ è filo standard britannico, OD di loro è espanta per aumentare
pressione della pompa.
■Prestazione della pompa idraulica
■Dimensione della pompa idraulica
OWPD3
OWPD10, OWD12. OWPD15
■Montaggi della pompa idraulica
■Applicazioni della pompa idraulica
|
|
