Dettagli:
|
| Tipo di bobina: | Stella | Angolo ad effetto hall: | un angolo elettrico di 120 gradi |
|---|---|---|---|
| asse esaurita: | 0.025mm | Gioco radiale: | 0.02mm@450g |
| Gioco di estremità: | 0.08mm@450g | Forza di Max.radial: | 10N @ 10mm dalla flangia |
| Resistenza dielettrica: | 500VDC per un minuto | Resistenza di isolamento: | 100MΩMin., 500VDC |
| Evidenziare: | motori elettrici a corrente continua senza spazzola,motore sincrono del bldc,motore senza spazzola di CC con il regolatore integrato di velocità |
||

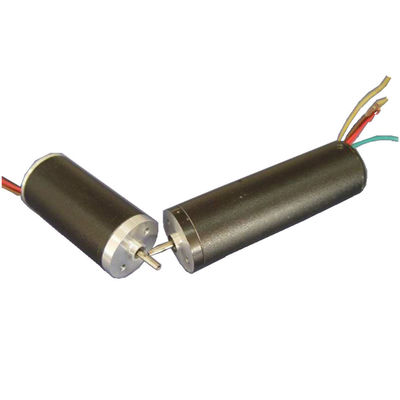

motore senza spazzola rotondo di CC di 22mm usando per la pubblicità dello strumento
Un motore senza spazzola di CC è un motore elettrico sincrono che è alimentato dall'elettricità a corrente continua (CC) e che ha un sistema elettronicamente controllato di commutazione, invece di un sistema meccanico di commutazione basato sulle spazzole. In tali motori, la corrente e la coppia di torsione, la tensione ed i RPM sono riferiti linearmente.
SERIE DI OWM22RBL
◆SPECIFICHE GENERALI
| Tipo d'avvolgimento | Stella | |
| Angolo ad effetto hall | un angolo elettrico di 120 gradi | |
| Asse esaurita | 0.025mm | |
| Gioco radiale | 0.02mm@450g | |
| Gioco di estremità | 0.08mm@450g | |
| Forza radiale massima | 10N @ 10mm dalla flangia | |
| Forza assiale massima | 2N | |
| Classe d'isolamento | Classe B | |
| Resistenza dielettrica | 500VDC per un minuto | |
| Resistenza di isolamento | 100MΩMin., 500VDC | |
◆COLLEGAMENTO ELETTRICO
| Cavo no. | Colore del cavo | Calibro del cavo | Funzione | Descrizione |
| 1 | Blu | UL1007 28AWG | Vcc | Tensione di rifornimento per i sensori del corridoio |
| 2 | Rosso | Corridoio A | ||
| 3 | Giallo | Corridoio B | ||
| 4 | Brown | Corridoio C | ||
| 5 | Verde | Terra | Frantumato per i sensori del corridoio | |
| 6 | Rosso | UL1007 26AWG | Fase U | |
| 7 | Brown | Fase V | ||
| 8 | Nero | Fase W |
◆SPECIFICHE ELETTRICHE
| Modello | OWM22RBL45 | OWM22RBL68 | ||||||
| Numero dei pali | 8 | 8 | ||||||
| Numero della fase | 3 | 3 | ||||||
| Tensione nominale (VCC) | 24 | 24 | ||||||
| Velocità stimata (RPM) | 4600 | 3500 | ||||||
| Coppia di torsione continua della stalla (mN.m) | 9,6 | 26,4 | ||||||
| Coppia di torsione stimata (mN.m) | 8 | 22 | ||||||
| Potere stimato (w) | 3,8 | 8 | ||||||
| Coppia di torsione di punta (mN.m) | 21 | 50 | ||||||
| Picco di corrente (A) | 1,1 | 1,5 | ||||||
| Resistenza fase/fase (ohm) | 23 | 11,8 | ||||||
| Induttanza fase/fase (MH) | 6,2 | 4,2 | ||||||
| Serri costante (mNm/A) | 30,2 | 35,5 | ||||||
| Inerzia del rotore (g.cm2) | 0,66 | 1,32 | ||||||
| Statura (millimetro) | 45 | 68 | ||||||
| Massachussets (Chilogrammo) | 0,07 | 0,12 | ||||||
◆DIMENSIONI:
Nomi relativi:
Con le caratteristiche di piccola dimensione, della struttura compatta, del controllo di velocità regolare e di alta costo-prestazione, la serie di OWM22RBL di motore senza spazzola rotondo è ampiamente usata nell'industria di pubblicità. Per esempio, è usata per i grandi proiettori.
