Fabbricante di pompe elettriche di raffreddamento a corrente alternata da 220 V per raffreddamento liquido di apparecchiature di accumulo di batterie e di energia.

Parametri di base:

tensione nominale: 220 V CA

Intervallo di tensione di funzionamento:170-275VAC

Corrente nominale: 3,4 ± 5% A

Performance nominale: 120L/min@180Kpa

Potenza di ingresso: 700W±5%

Flusso massimo: 180±5% L/min

Testa massima: 23 ± 1 m

Intervallo di velocità: 2500 rpm ∙5500 rpm

Resistenza: 2,6 ± 3%Ω

Induttanza: Asse-Q 14mH Asse-D 13mH

BEMF: 24,5±3%V

Numero di paia di pali: 3 paia di pali

Indice di isolamento: F

Forza elettrica: < 1mA > 500MΩ

Lunghezza dell'imbracatura: U V W Lunghezza del cavo di alimentazione 300 mm

Informazioni sul dispositivo: Amfenolo:AT04-3P-RD01-NFK

Caratteristiche del prodotto

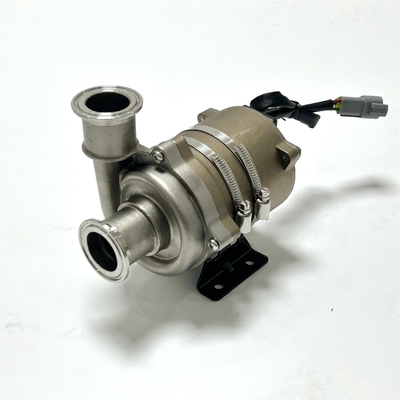

Nome del prodotto:Pumpa elettrica per acqua BLDC

Modello:OWPA650B-1

Durata di servizio: 40000 ore

Grado IP: IP67

Aspetto: Acciaio inossidabile colore naturale

Tra parentesi: tutto in uno

Noise: ≤ 65 dB (A)

Peso: 4,4 kg

Tenuta: a 0,4 MPa, la perdita < 1 ml

Ritardante della fiamma: secondo la norma GB/T 2408, soddisfa il livello di combustione orizzontale HB e il livello di combustione verticale V-0.

Resistenza meccanica: secondo lo standard QC/T413-2015, soddisfa la classificazione di gravità: su motore

Sostanze vietate: soddisfa GBT 30512-2014

L'ambito di applicazione

Temperatura ambiente: -40°C/85°C

Temperatura del liquido: -40°85°C

Tipo liquido: i refrigeranti commerciali possono essere utilizzati con le pompe d'acqua, ma non è consentito mescolare refrigeranti diversi.

Per riempire completamente il sistema di raffreddamento di materiale, esso deve essere completamente drenato fino al vuoto.

Installazione: i requisiti in materia di vibrazioni e rumore devono essere presi in considerazione nella definizione del luogo di installazione e degli elementi di fissaggio/fasciature specifici nell'applicazione,e la posizione di installazione deve evitare l'accumulo di acqua sulla superficie/all'interno del sistema di connessione.

Applicazioni tipiche: sistema di gestione termica per lo stoccaggio dell'energia, cabina di ricarica raffreddata a liquido, sistema di data center.

Descrizione delle funzioni di protezione e di feedback dei guasti

• Puoi scegliere il nostro controllore inverter corrispondente, chiedi al rappresentante commerciale le specifiche.
• Gli utenti possono anche scegliere controller di altri produttori.

Per garantire il normale funzionamento della pompa, il regolatore adattato alla pompa deve soddisfare le seguenti funzioni di protezione.

Dimensioni dell'impianto di pompa

6. Le prestazioni della pompa

Diagramma schematico del banco di prova
