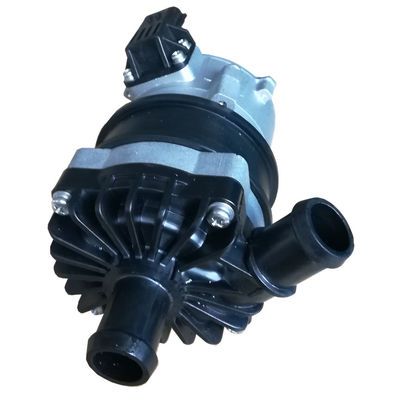

Pompe idrauliche elettriche automobilistiche della lega di alluminio 12v per il veicolo elettrico ibrido

pompa idraulica elettrica della pompa del refrigerante 12V per HEV o automobile elettrica, pompa ausiliaria, pompa più fresca dell'aria della tassa

Pompa idraulica elettrica automobilistica di serie DKB80

Amplificazione/circolazione/Variabile-frequenza/controllo schermo/a basso rumore pump/PWM/risposte del segnale

♣Applications

Applichi a HEV (veicolo elettrico ibrido), a EV (veicoli elettrici), ai treni, alle navi ed al sistema dell'altra circolazione di riscaldamento di raffreddamento e di circolazione.

♣Features

pompa centrifuga della fase del ♦Single

trasmissione ♦Magnetic della forza (struttura della pompa dello schermo)

motore senza spazzola di CC di efficienza del ♦High, basso consumo energetico, alta efficienza, tempo di impiego lungo.

temperatura di funzionamento della vasta gamma del ♦With

Controllo di velocità del segnale di ♦PWM (risposte facoltative del segnale della PAGINA)

controllo di flusso costante del ♦With

protezione di polarità del ♦Reverse

protezione corrente ♦Dry

tensione del ♦Over, sopra protezione corrente

♦Overload, sopra protezione di temperatura

componenti elettronici del grado ♦Automobile

descrizione ♣Technical (parti in contatto con il liquido)

Alloggio capo della pompa: PPS+GF

Ventola: PPS+GF

Cavità dello schermo: PPS+GF

Cuscinetto dell'asse: Rondella ceramica materials+ del carbonio di biossido di zirconio composito della resina

Asse: asse di acciaio inossidabile della cavità

Rotore: iniezione di nylon imballata

Anello con sigillo: EPDM

dispositivo ♣Driving (motore compreso)

Azionamento dell'elettromagnete: iniezione di magnet+nylon imballata

Viti e dadi: Acciaio inossidabile di SUS 304

Motore di azionamento: motore senza spazzola

Struttura del cavo del motore: PPA+GF (bianco)

Alloggio della pompa: lega di alluminio

Sostegno: Acciaio inossidabile di SUS 304

Cerchio del sostegno: Gli Stati Uniti 304 steel+ inossidabile che attenuano anello di gomma

Impermeabile basato IP67 sulla valutazione (en60529)

Connettore: 3 perni o 4Pins (con risposte del segnale della PAGINA)

Diametro dell'ugello: 22.6mm (diametro interno: 16mm)

♣Model Specifications

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

Con il montaggio - suffisso di modello del sostegno: SR (per esempio: DKB80-12ASR)

Con il suffisso di modello del perno di risposte del segnale della PAGINA: PAGINA (per esempio: DKB80-12APG)

istruzione ♣Mounting

Le pompe di serie DKB80 sono pompe centrifughe che richiedono precompilato,

La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.

1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 30 secondi (dopo un asciutto-funzionamento di 30 secondi, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.

2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.

3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).

4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.

5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)

6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato meno di 90 gradi

Gomito (si veda figura 2).

7: Non usi l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.

parametro di ♣Temperature

Temperatura liquida media: -40℃ a +120℃ (- 40°F + a 248°F)

Temperatura ambiente di lavoro: -40℃ a +100℃ (- 40°F a +212°F)

Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F)

(il ℃ fino a 100, ma accorcerà il tempo di impiego)

pressione del ♣System

-0,2 - 2,5 barre (100℃ (212°F).

Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.

gamma di ♣Voltage

12V pompa idraulica stimata, gamma realizzabile 9V - 16V

24V pompa idraulica stimata, gamma realizzabile 18V - 30V

Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.

Liquido medio: acqua pura, miscela liquida (acqua con inferiore al glicol di 60%)

Parametro elettrico del ♣

modello e perni di ♣Connector

il ♣Recommend fissa la dimensione (basata sulla caduta di tensione di 3%)

Attenzioni del ♣

1. Temperatura ambiente di lavoro: -℃ 40--il℃ 120, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro.

la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.

3. Per ridurre la resistenza all'acqua, dovrebbe il più possibile ridurre il numero si fano strada la conduttura nell'installazione, non assicurano alcun gomito all'interno di 20 cm dalla pompa.

4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo da ridurre il tempo di impiego

5. L'attenzione di paga alla purezza dell'acqua, evita ad inceppamento e ventola-ha bloccato per ridurre il tempo di impiego della pompa.

grafico del ♣Curve

dimensioni del ♣Overall

struttura del ♣Pump
