Dettagli:
|
| Azioni la tensione: | CC 20V-32V | Flusso massimo:: | 5000L/H |
|---|---|---|---|
| Testa massima:: | 24m | Rumore: | ≤65dB |
| Grado del IP: | IP67 | Tempo di impiego: | ≥20000h |
| potere massimo: | 300W | ||
| Evidenziare: | pompa idraulica elettrica resistente,Pompa idraulica elettrica del motore |
||

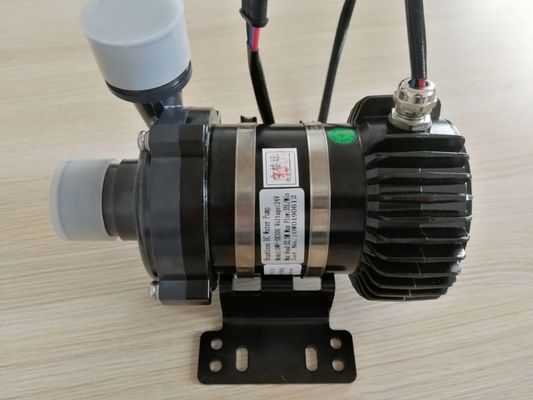

Pompa idraulica senza spazzola OWP-SH300
Amplificazione/circolazione/Variabile-frequenza/pompa centrifuga a basso rumore/
Il controllo di PWM/PUÒ TRASPORTARE (facoltativo)
Breve introduzione e caratteristiche tecniche
1, applicazione elettrica della pompa idraulica:
Definizione della pompa centrifuga:
Le pompe centrifughe sono usate per trasportare i liquidi dalla conversione di energia cinetica rotazionale all'idrodinamico
energia del flusso di fluido. L'energia rotazionale viene tipicamente da un motore o da una macchina motrice elettrica. Il liquido entra nella pompa
la ventola avanti o vicino all'asse girante ed è accelerata dalla ventola, scorrente radialmente esternamente in una camera della voluta o del diffusore (intelaiatura), da cui esce.
Applicazioni:
Ampiamente usato in bus ibrido, ibrido
carrozza ferroviaria, veicoli elettrici, treni,
navi e l'altro riscaldamento e
sistema di raffreddamento di circolazione.
Caratteristiche strutturali:
1: Struttura principale: Testa della pompa, motore senza spazzola di CC
e regolatore;
2: Caratteristiche: Struttura compatta, forte sigillamento, forte
adattabilità all'ambiente ed ai media, struttura e
materiale è la resistenza della corrosione, alta resistenza all'urto,
con la buona struttura di dissipazione di calore.
1, struttura della pompa idraulica OWP-SH300
Breve introduzione e caratteristiche tecniche
Indice II di prestazione:
1, efficienza (H=20m; η≥43%);
2, scorrono (H=20m; Q≥ 2000L/H).
Indice I di prestazione:
Testa (H=24±1m; L/H Q=0).
Indice III di prestazione:
1, efficienza (H=16m; η≥52%);
2, scorrono (H=16m; Q=3100L/H)
Indice IV di prestazione:
1, efficienza (H=10m; η≥43%);
2, scorrono (H=10m; Q=4200L/H).
1, curva di prestazione OWP-SH300
Flusso della pompa idraulica OWP-SH300 & curva di prestazione capa
2, caratteristiche tecniche della pompa idraulica OWP-SH300
| N0. | Oggetto | Parametri | Osservazione |
| 1 | Tensione nominale | DC24V | |
| 2 | Tensione di funzionamento | DC20~32V | |
| 3 | Tempo di impiego | ≥20000h | |
| 4 | Rumore di lavoro | dB ≤60 | |
| 5 | Cicli di taglio | periodi ≥100000 | |
| 6 | Temperatura ambiente | -40℃~105℃ | |
| 7 | Grado dell'isolamento del motore | Classe F | |
| 8 | Classe di protezione | IP67 | |
| 9 | Medium di funzionamento | liquido anticongelante | |
| 10 | Modo di controllo | PWM o LATTA (facoltativa) |
1, caratteristiche strutturali cape della pompa idraulica
Testa della pompa:
1: Camera e ventola della voluta fatte da materia plastica ad alto rendimento (resistenza di compressione, su
forza, resistenza della corrosione);
2: Caratteristiche della rivoluzione specifica bassa
camera della ventola e struttura della ventola: La restrizione di flusso di fluido è migliorata
e l'effetto di diversione è buona, piccola perdita idraulica; l'attrito di resistenza all'acqua è basso, la fluttuazione fluida è piccolo
3: Le caratteristiche strutturali della camera della voluta della pompa dell'alto-ascensore: migliori la forma del canale del corridore, angolo della lingua della voluta
e profilo della voluta; Può ben-ridurre la perdita del flusso turbolento, la perdita di impatto ed il flusso di getto di risveglio nell'ambito di alta pressione.
Caratteristiche strutturali della testa della pompa idraulica
1: Lunga vita, alta durevolezza;
2: Alta efficienza idraulica (stato stimato ≥64%);
3: Buoni stabilità ed a basso rumore
4: Rondelle piane:
La resistenza all'usura di cuscinetto ceramico è migliorata usando il materiale duro della lega con alta resistenza all'usura, in modo da migliorerà la stabilità e la durevolezza.
2: Caratteristiche senza spazzola della struttura del motore
Struttura del motore:
1: L'alloggio di acciaio inossidabile del rotore è
sigillato dal laser saldato
) il materiale nuovo di acciaio inossidabile è
più resistente a corrosione;
leakproofness molto migliore di b);
2: La bobina dello statore:
1, riduce la resistenza, si riduce
perdita di calore; 2, riducono
numero delle bobine; Riduca
il volume di spazio.
la c) riduce la lacuna magnetica, si riduce
perdita dei flussi magnetici;
Caratteristiche strutturali del motore di BLDC
1, guarnizione stretta, alta resistenza della corrosione, forte
adattabilità media;
2, motore a corrente debole e massimo basso di potere calorifico,
efficienza;
3: Il rotore è avvolto vicino
il rivestimento di acciaio inossidabile strettamente con la saldatura completa del laser, la prestazione di sigillamento, resistenza della corrosione è molto migliore.
Tabella di selezione di parametro della pompa idraulica
| Testa (m) | Flusso (l/h) | Potere/(w) | Efficienza | Resistenza applicabile del tubo |
| 0~8 | 4500~5100 | 256W | ≤40% | ≤8m |
| 9~12 | 3500~4400 | 256W | 40%~48% | 9~12m |
| 13~16 | 2800~3400 | 256W | 48%~54% | 13~16m |
| 17~20 | 2000~2800 | 290W | 44%~50% | 17~20m |
| >20 | 0~2100 | 305W | <44% | 20~24m |
ASSE DI SPECIFICAZIONE DI DOWNLOAD SEGUONO
