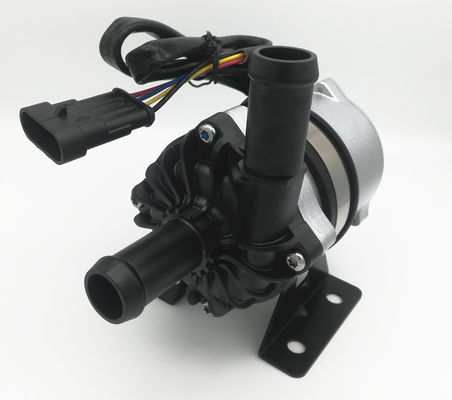

controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W

controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W
controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W

Grande immagine :  controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W

Dettagli:
Luogo di origine: La CINA
Marca: OWO
Numero di modello: OWP-BL93-300
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiable

controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W

descrizione
tensione nominale: 12V/24VDC Flusso massimo: 2800L/H
Testa massima: 11.5M Portata stimata: 1800L/M, H=9M
Evidenziare:

Controllo senza spazzola della pompa idraulica PWM

,

pompa idraulica senza spazzola di 12V 24V

,

volt senza spazzola di CC della pompa 12



OWP-BL93-300 dc elettrico 1800L/M, H=9M, pompa idraulica della pompa idraulica 12V/24V di 100W BLDC con controllo di PWM

Amplificazione/circolazione/Variabile-frequenza/risposte dello schermo/a basso rumore pump/PWM controllo dell'errore




controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 0




Pompa idraulica di OWP-BL93-300 100W BLDC con i sistemi diagnostici pompa colant, pompa del glicol, pompa idraulica di controllo e di errori di PWM del bldc

Applicazioni
Ampiamente usato in bus ibrido, nella carrozza ferroviaria ibrida, in veicoli elettrici, in treni ed in navi e nel sistema dell'altra circolazione di raffreddamento e del riscaldamento.

Caratteristiche
Pompa centrifuga magnetica della trasmissione della forza (struttura della pompa dello schermo)
◆Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.
◆Con la temperatura di funzionamento della vasta gamma
◆Controllo di velocità del segnale di PWM
◆Con il controllo di flusso costante
◆Protezione inversa di polarità
◆Protezione corrente asciutta
◆Sopra tensione, sopra protezione corrente
◆Sovraccarichi, sopra la protezione della temperatura

Descrizione tecnica (parti relative in contatto con il liquido)
Alloggio capo della pompa: PPS+GF
Ventola: PPS+GF
Cavità dello schermo: PPS+GF
Manica dell'asse: Materiali compositi della resina del carbonio
Asse: asse di acciaio inossidabile
Alloggio del magnete: capsulation di plastica di nylon
Anello con sigillo: EPDM

Dispositivo di azionamento (motore compreso)
Azionamento dell'elettromagnete: magnete capsulated di plastica di nylon
Viti e dadi: Acciaio inossidabile di SUS 304
Motore di azionamento: motore senza spazzola
Struttura del cavo del motore: PPA GF
Alloggio della pompa: Caso di alluminio di fusione sotto pressione con il trattamento di impregnazione e di sabbiatura

Sostegno: Acciaio con il rivestimento della polvere
Cerchio del sostegno: Gli Stati Uniti 304 steel+ inossidabile che attenuano anello di gomma
Impermeabile basato IP68 sulla valutazione (en60529)
Modello del connettore: AMP282106-1 (spina abbinata AMP282088-1)
Diametro dell'ugello: 22.4mm (diametro interno: 16mm)

Specifications di modello
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)


Montaggio dell'istruzione
Le pompe di serie OWP-BL93-300 sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.

1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 30 secondi (dopo un asciutto-funzionamento di 30 secondi, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.

2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.

3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).

4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.

5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)

6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato meno di 90 gradi
Gomito (si veda figura 2).

7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.





Parametro di temperatura
Temperatura liquida media: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiente di lavoro: -40℃ a +85℃ (- 40°F +185°F) ad umidità ≤90%
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F) (il ℃ fino a 100, ma accorcerà il tempo di impiego)
Pressione di sistema
-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.
Gamma di tensione
12V pompa idraulica stimata, gamma realizzabile 9V - 16V
24V pompa idraulica stimata, gamma realizzabile 18V - 30V
Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.

Liquido medio: acqua pura, miscela liquida (acqua con inferiore al glicol di 60%)


Parametro elettrico

Tensione di funzionamento

(VCC)

Potere stimato

(w)

Flusso stimato

(L/H)

Dimensioni

(millimetro)

Peso

(g)

9V-16V (12V)

18-30V (24V)

100WQ=1800L/H H=9M148*90*1321.12KG









Modello del connettore e le proprietà elettriche corrispondenti (si veda figura 3):

AMP282106-11 (il nero)2 (giallo)3 (blu)4 (il nero)

(spina abbinata
AMP282109-1)

TerraRisposte dell'errore PWM+12V/24V







controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 1
Carattere di PWM
controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 2


Duty cycleDescrizione

Nota:
1: Errore metrico 2% del duty cycle di PWM
2: Tensione di PWM: 24VDC/12VDC (stessi della tensione della pompa)
frequenza: 50-1000KHz
3: Dovere raccomandato di arresto di PWM: 10%
4: Dovere raccomandato di 0% come sconnessione di PWM

0%≤duty≤10%Stato di arresto
11%≤duty≤55%Funzionamento di velocità minima
56%≤duty≤90%

Modo di PWM
(Gamma lineare di controllo di velocità)

91%≤duty≤100%Funzionamento di velocità massima


controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 3
Attenzioni
1. Temperatura ambiente di lavoro: - 40℃--85℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro.
la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.
4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo da ridurre il tempo di impiego
5. L'attenzione di paga alla purezza dell'acqua, evita ad inceppamento e ventola-ha bloccato per ridurre il tempo di impiego della pompa
Parametro di prestazione
controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 4

  • Dimensione esterna
  • controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 5
  • controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 6
  • controllo senza spazzola della pompa idraulica PWM di 2800L H 12V 24V 100W 7
