24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi

24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi

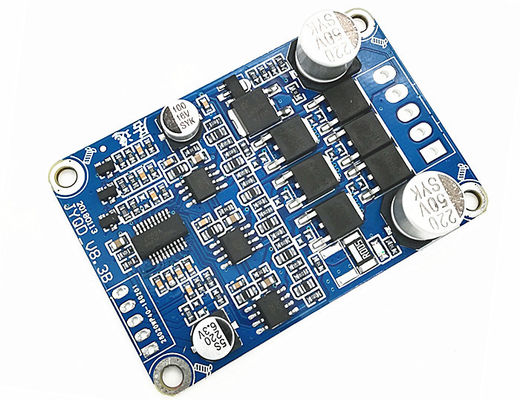

24VDC 3 Phase Brushless Sensorless Motor Driver Board
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi

Grande immagine :  24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi

Dettagli:
Luogo di origine: La Cina
Marca: JUYI
Numero di modello: JYQD-V8.3B-24V
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: Negotiable
Imballaggi particolari: CARTONE DEL PE BAG+
Tempi di consegna: 5-10 giorni
Termini di pagamento: T/T, L/C, Paypal
Capacità di alimentazione: 1000sets/day

24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi

descrizione
Tensione di funzionamento: CC 24V Motore di azionamento: 150W
Applicazione: motore sensorless di BLDC Regolamento di velocità di tensione analogica: 0-5V
Colore: blu Funzionamento temporaneo.: -20 - 85℃
Evidenziare:

bordo di driver sensorless del motore

,

Driver Board del motore 24VDC

,

Regolatore senza spazzola Board del motore di 3 fasi

PWM 100 a 20KHZ 24VDc regolatore sensorless senza spazzola Circuit Board del driver del motore di 3 fasi per il ventilatore di Micronel.


Panoramica
Dettagli rapidi
Luogo d'origine:
Jiangsu, Cina
Marca commerciale:
JUYI
Number di modello:
JYQD-V8.3B

Imballaggio & consegna

Vendita delle unità:
Singolo oggetto
Singola dimensione del pacchetto:
10X8X5 cm
Singolo peso lordo:
0,080 chilogrammi
Termine d'esecuzione:
Quantità (pezzi) 1 - 1000 >1000
Est. Tempo (giorni) 15 Per essere negoziato

Descrizione di prodotto

JYQD-V8.3B è bordo di driver del motore di dimensione molto compatta BLDC con le funzioni standard necessarie, il suoi prezzo favorevole e prestazione affidabile sono competitivi per le applicazioni industriali e commerciali.

Il suoi ampiamente applicati dai clienti mondiali quasi per 8 anni, la sua progettazione matura e stabile sono competenti per molte applicazioni.
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 0
MODELLO NO.
JYQD-V8.3B
TEMPERATURA DI FUNZIONAMENTO
-20-85℃
TENSIONE IN INGRESSO
12-36VDC
CORRENTE DI FUNZIONAMENTO DI MAX
7A
REGOLAMENTO DI VELOCITÀ DI PWM
Frequenza di PWM: 1K-10KHz, tempo di utilizzazione 0-100%
REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA
0-5V
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 1
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 2
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 3
Linee guida di applicazione

1: Confermi che i paraparameters di potere e di tensione del motore per non superare la gamma come specificata.

2: Questo bordo di driver è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può la partenza con il carico.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (contattarci per orientamento)
  •

3: JYQD-V8.3B è bordo di driver senza alloggio e dissipatore di calore, può guidare il motore di BLDC sotto 100W senza alcun dissipatore di calore, ma ha bisogno della ventilazione normale.
4: Il perno «5V» sul bordo di driver è vietato per collegarsi con potere esterno equipment.it è soltanto vestito per il potenziometro o il commutatore esterno per adeguamento della velocità, l'inversione e l'operazione swtiching di singnal.

5: Prenda nota prego che il bordo di driver di JYQD-V8.3B non ha protezione anti-inversa del collegamento, permanentemente danneggierà il bordo di driver se il collegamento invertito di polarità.


24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 4
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 5
Descrizione di collegamenti

1. Porto di controllo

5V — Tensione in uscita interna del bordo di driver, per il potenziometro o il commutatore esterno per adeguamento di velocità e l'operazione di inversione
Z/Fporti giranti di controllo di direzione. Colleghi l'alto livello «5V» è la direzione di andata, si collegano a terra è la direzione inversa.
VR — porto di controllo di velocità. Il regolamento lineare 0.1V -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1K-10KHz; Duty cycle 0-100%
Uscita del segnale di impulso di M.-velocità
Terra-usato per controllo interno del bordo di driver

2. Porto di potere
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore


Terra----CC

VCC----CC +


3: Osservazioni
1. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
2. distanza del porto di controllo: 2.54mm, distanza del porto di potere: 3,96 millimetri
3. attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.


Dimensioni globali

Dimensione del bordo personalizzabile alle vostre richieste.
24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 6


Contattici prego se avete bisogno del supporto tecnico.

L'OEM, servizio del ODM è disponibile!

24VDC driver senza spazzola Board del motore di Sensorless di 3 fasi 7
