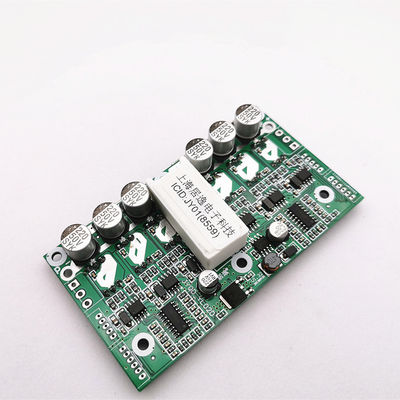

Pattino elettrico 15A 3 driver Board del motore di fase BLDC

MOQ: 1 insieme
prezzo: Negoziabile
imballaggio standard: CARTONE DEL PE BAG+
Periodo di consegna: 5-10 giorni
metodo di pagamento: T/T, L/C, Paypal
Capacità di approvvigionamento: 1000sets/day
Informazioni di dettagli
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
JUYI
Numero di modello
JYQD-YL02D
Tensione di funzionamento:
12-36Vdc
Trasmettitore:
500W/ motore
Controllo di velocità di PWM:
Duty cycle 0-100%
Uscita del segnale di impulso di velocità:
sì
Colore:
verde
Funzionamento temporaneo.:
-20 - 85℃
Evidenziare:

3 driver Board

,

driver Board

,

driver elettrico Board del motore di fase BLDC del motore di 15A BLDC del pattino BLDC

Descrizione del prodotto
12-36VDC 15A 3 driver del motore di fase BLDC/regolatore doppi For Wheelchair/pattino elettrico

Panoramica
Dettagli rapidi
Luogo d'origine:
Jiangsu, Cina
Marca commerciale:
JUYI
Number di modello:
JYQD-YL02D (8559)
Tensione di funzionamento:
12-36VDC
Modo dell'azionamento:
Azionamento doppio del motore
Corrente di lavoro massima:
15A/ motore
Singolo potere del motore:
540W

Imballaggio & consegna

Vendita delle unità:
Singolo oggetto
Singola dimensione del pacchetto:
10X8X4 cm
Singolo peso lordo:
0,060 chilogrammi
Termine d'esecuzione:
Quantità (pezzi) 1 - 1000 >1000
Est. Tempo (giorni) 15 Per essere negoziato

Descrizione di prodotto

JYQD-YL02D è bordo di driver del motore di dimensione molto compatta BLDC con le funzioni standard necessarie, il suoi prezzo favorevole e prestazione affidabile sono competitivi per le applicazioni industriali e commerciali.

Il suoi ampiamente applicati dai clienti mondiali almostly per 5 anni, la sua progettazione matura e stabile sono competenti per molte applicazioni.
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 0
MODELLO NO.
JYQD-YL02D (8559)
TEMPERATURA DI FUNZIONAMENTO
-20-85℃
TENSIONE DI FUNZIONAMENTO
12V-36VDC
CORRENTE DI LAVORO
15A
REGOLAMENTO DI VELOCITÀ DI PWM
Frequenza di PWM: 1K-10KHz, tempo di utilizzazione 0-100%
REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA
0-5V
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 1
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 2
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 3
Linee guida di applicazione

1: Questo regolatore può guidare due motori allo stesso tempo, può essere controllato singolo o doppio.

2: Ha funzione reattiva del servofreno, circuito di rilascio della protezione del carico inverso del freno, può essere MCU controllato,


3: Il porto «5V» sul bordo può offrire 300mA corrente a MCU esterno


  •




4: JYQD-YL02Dèbordodidriversenzaalloggioedissipatore di calore, puòguidareilmotorediBLDCsotto100Wsenzaalcundissipatore di calore, maha bisognodellaventilazionenormale.


5: Il motore sensored ad effetto hall differente di BLDC fa la sequenza differente dei cavi di Corridoio fare prego, la ben-partita prima dell'azionamento del onload.



6: Aggiunga il dissipatore di calore se il potere più di 100W e tenere i buoni termini di dissipazione di calore per il bordo.
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 4
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 5
Descrizione di collegamenti

1. Porto di controllo



Terra: Soltanto per il segnale di controllo VR: Regolamento di velocità, (regolamento lineare di velocità 0-2.5V o 0-5V) frequenza di .PWM: 1K-5KHz. ZF: Controllo di andata ed a rovescio (alto livello 5V o 0V a basso livello, se usate 3.3V MCU, dovete fare l'adeguamento a 5V) m.: il segnale di impulso della velocità ha prodotto il EL: funzione del freno, 0-2.5V o 0-5V freno lineare 5V: alimentazione 5V per il dispositivo di controllo esterno (≤300mA)


2. Porto di potere
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
P- ----CC
P+----CC +
3: Porto del sensore di Corridoio
Ha--- Corridoio
HB--- Corridoio b
Hc--- Corridoio c
Terra---Terra
5V---input 5V
4: Osservazioni
1. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
2. distanza del porto di controllo: 2.54mm, fase del motore: 3,96 millimetri
3. attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.

Pattino elettrico 15A 3 driver Board del motore di fase BLDC 6

Dimensioni globali

Dimensione del bordo personalizzabile alle vostre richieste.
Pattino elettrico 15A 3 driver Board del motore di fase BLDC 7


Contattici prego se avete bisogno del supporto tecnico.

L'OEM, servizio del ODM è disponibile!
