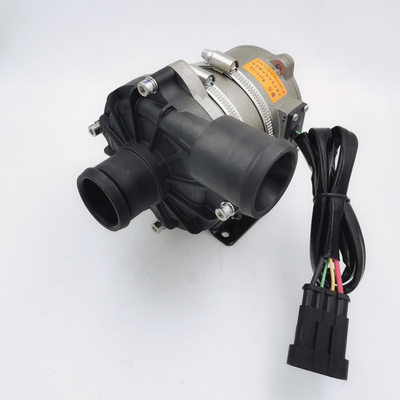

Alta pressione della pompa del refrigerante del motore di 24VDC BLDC EMP

Pompa idraulica senza spazzola di CC di SERIE di BSP-P300-CAN

Amplificazione/circolazione/Variabile-frequenza/controllo schermo/a basso rumore pump/CAN





Changzhou Bextreme Shell Motor Technology Co. , Srl





■Applicazioni

Erano ampiamente usati in bus ibridi, nelle carrozze ferroviarie ibride, in veicoli elettrici, in treni, in navi e nel sistema dell'altra circolazione di raffreddamento e del riscaldamento.



■Caratteristiche

◆Pompa centrifuga

◆Trasmissione della forza magnetica (struttura della pompa dello schermo)

◆Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.

◆Con una vasta gamma di temperatura di funzionamento

◆POSSA controllando

◆Con il controllo di flusso costante

◆Protezione inversa di polarità

◆Protezione corrente asciutta

◆Sopra tensione, sopra protezione corrente

◆Sovraccarico, protezione a temperatura eccessiva



■Descrizione tecnica (parti relative in contatto con il liquido)

Alloggio capo della pompa: PPS+GF

Ventola: PPS+GF

Cavità dello schermo: PPS+GF

Manica dell'asse: Materiali compositi della resina del carbonio

Asse: asse di acciaio inossidabile

Alloggio del magnete: capsulation di plastica di nylon

Anello con sigillo: EPDM



■Dispositivo di azionamento (motore compreso)

Azionamento dell'elettromagnete: magnete capsulated di plastica di nylon

Viti e dadi: Acciaio inossidabile di SUS 304

Motore di azionamento: motore senza spazzola

Wireframe del motore: PPA GF

Alloggio della pompa: Caso di alluminio di fusione sotto pressione con il trattamento di impregnazione e di sabbiatura



Sostegno: Acciaio al carbonio

Cerchio del sostegno: Acciaio inossidabile di SUS 304

Impermeabile basato IP68 sulla valutazione (en60529)

Modello del connettore: AMP282106-1 (ha abbinato PlugAMP282088-1)

Diametro dell'ugello: 40mm/25mm

■Specifications di modello

BSP-P300-CAN-25 (ugello di 25mm)

BSP-P300-CAN-40 (ugello di 40mm)





■Montaggio dell'istruzione

Le pompe di serie di BSP-P300-CAN sono pompe centrifughe che richiedono precompilato,

La pompa è installata nella posizione minima del sistema per assicurare che la ventola sia immersa sempre nel liquido, o abbia precompilato la pompa prima di potere sopra.



1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 15 minuti (dopo 15 minuti di asciutto-funzionamento, fermerà automaticamente il motore), funzionamento a secco farà il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.



2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'entrata più facile dell'aria esterna alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.



3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).



4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.



5: Per evitare il asciutto-funzionamento (aria che rimane incastrata nella ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)



6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato meno di 90 gradi

Gomito (si veda figura 2).



7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.





■Parametro di temperatura

Temperatura liquida media: -40℃ a +100℃ (- 40°F + a 212°F)

Temperatura ambiente di lavoro: -40℃ a +120℃ (- 40°F a +248°F)

Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F) (il ℃ fino a 100, ma accorcerà il tempo di impiego)

■Pressione di sistema

-0,2 - 2,5 barre (100℃ (212°F).

Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.

■Gamma di tensione

24V pompa idraulica stimata, gamma realizzabile 18V - 32V

Sebbene il motore possa essere utilizzato in una vasta gamma di eccessiva o troppo bassa tensione della temperatura e di tensione, e nella temperatura colpirà il tempo di impiego del motore e la pompa non può essere esposta a radiazione termica ambientale.



Liquido medio: acqua pura, miscela liquida (acqua con inferiore al glicol di 60%)

Tensione di funzionamento (VCC)	Potere stimato (w)	Max Flow (L/H)	Dimensioni (millimetro)	Peso (g)
18V-32V (24V)	300W±10W	3000L/H	154*115*132	1820g
		Max Head: 21M

















■Parametro elettrico





Modello del connettore e le proprietà elettriche corrispondenti (si veda figura 3):

Modello del connettore: AMP282106-1		1	2	3		4
Modello abbinato del connettore: AMP282088-1		Terra	LATTA: L	LATTA: H		DC+













■Attenzioni

1. Temperatura ambiente di lavoro: - 40℃--120℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, alla rete di tubazioni di scarico del gas ed al motore durante l'installazione ed assicura la temperatura del luogo di lavoro.

2. La posizione di installazione della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.

4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo a riduce il tempo di impiego

5. L'attenzione di paga alla purezza dell'acqua, evita ad inceppamento e ventola-ha bloccato per ridurre il tempo di impiego della pompa







■Parametro di prestazione







• Dimensione esterna (ugello di 25mm)



• Dimensione esterna (ugello di 40mm)
