Dettagli:
|
Azioni la tensione: | CC 18V-32V | Max Flow:: | 5000L/H |
---|---|---|---|
Testa massima:: | 20M | &lift stimato di flusso: | 2400L/H, H=17M |
Rumore: | ≤61dB | Grado del IP: | IP68 |
Tempo di impiego: | ≥20000h | ||
Evidenziare: | Diffusione della pompa idraulica elettrica automatica,Diffusione della pompa idraulica elettrica del veicolo,Pompa idraulica elettrica del veicolo IP68 |

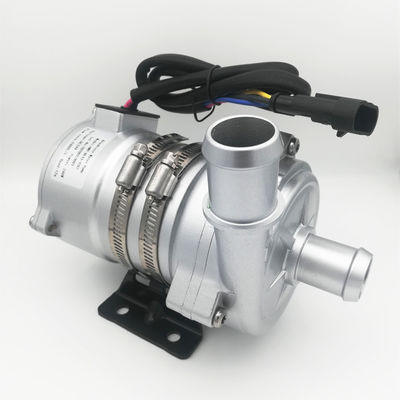

pompa di circolazione senza spazzola della mini pompa idraulica sommergibile di CC di 12v 24vdc piccola
una pompa idraulica elettronica di 2 serie è un consumo di energia basso e una pompa idraulica di alta efficienza lanciata dalla nostra società. Le caratteristiche di questa pompa sono: struttura di piccola dimensione, leggera, compatta, ampio ambiente di applicazione e progettazione di sviluppo della piattaforma.
potenza costante:
Cambiamento di tensione di alimentazione elettrica fra DC12V ~ 18 v ed il potere della pompa idraulica rimangono basicamente identicamente.
La tensione fra il DC24V ~ un cambiamento di 32 v, potere della pompa rimane basicamente identicamente.
protezione contro le sovratensioni:
18 v, tensione di alimentazione elettrica della pompa sono superiori alla pompa nella protezione del guasto, ritorno di tensione al normale, il lavoro tonormal posteriore della pompa. La pompa idraulica, tensione di alimentazione elettrica è superiore ad una pompa nella protezione del guasto, ritorno al normale, la pompa di 33 v di tensione di nuovo a lavoro normale.
Protezione di stalla:
Quando la conduttura ha causato dalle impurità nella pompa idraulica ha bloccato legare, il funzionamento di arresto della pompa idraulica (motore dopo il nuovo inizio 20 volte in una fila, se lo stato non è ancora di eliminare la fermata della pompa del bloccato-rotore che lavora), stato della pompa idraulica del bloccato-rotore dopo l'eliminazione del potere della pompa idraulica di ricominciare il recupero della pompa era spesso lavoro.
Protezione corrente asciutta:
Non collegato al medium di circolazione in conduttura, operazione di riduzione di velocità della pompa idraulica, funzionamento, interrotto dopo il min 15 dopo potere Qi pesante di bisogno di tempo morto; Il funzionamento a secco della pompa idraulica nella fase di riduzione della velocità, il rifornimento idrico è ripristinato, la pompa idraulica ritorna a lavoro normale.
■Descrizione tecnica (parti relative in contatto con il liquido)
Alloggio capo della pompa: Le leghe di alluminio della pressofusione
Ventola: PPS+GF
Cavità dello schermo: PPS+GF
Manica dell'asse: materiali compositi del carborundum
Asse: asse dell'acciaio inossidabile (3CR14)
Alloggio del magnete: Capsulation di plastica di PPS
Anello con sigillo: EPDM
Contabilità elettromagnetica: Grado 3
Rumore: ≤60dB
■Dispositivo di azionamento (motore compreso)
Azionamento del rotore: Magnete capsulated di plastica di PPS
Viti e dadi: Acciaio inossidabile di SUS 304
Motore di azionamento: motore senza spazzola di CC
Struttura del cavo del motore: PPA GF
Alloggio della pompa: Caso di alluminio di fusione sotto pressione con sabbiare e l'anodizzazione del rivestimento della polvere di +PE.
Sostegno: acciaio
Cerchio del sostegno: Acciaio inossidabile degli Stati Uniti 304
Impermeabile basato IP68 sulla valutazione (en60529)
Modello del connettore: 325304061AAH (spina abbinata 325304061AMH)
Diametro dell'ugello: 41mm (a 1,61 pollici)
■Montaggio dell'istruzione
Le pompe di serie di OWP-BL43-402CAN sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.
1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 15 minuti (dopo un asciutto-funzionamento di 15 minuti, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.
2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.
3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).
4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.
5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)
6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato più di meno di 90 gradi sgomitano (si veda figura 2).
7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.
figura 1 figura 2
■Parametro di temperatura
Temperatura liquida media: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiente di lavoro: -40℃ a +85℃ (- 40°F a +185°F)
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F)
(il ℃ fino a 100, ma accorcerà il tempo di impiego)
■Pressione di sistema
-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.
■Gamma di tensione
24V pompa idraulica stimata, gamma realizzabile 18V - 32V
Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.
Liquido medio: miscela liquida (acqua con inferiore al glicol di 60%)
■Parametro elettrico
Tensione di funzionamento (VCC) |
Potere stimato (w) |
Flusso stimato (L/H) |
Dimensioni (millimetro) |
Peso (g) |
18V-32V (24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
Attenzioni
1. Temperatura ambiente di lavoro: - 40℃--120℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro.
la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.
4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo da ridurre il tempo di impiego
5. L'attenzione di paga alla purezza dell'acqua, evita ad inceppamento e ventola-ha bloccato per ridurre il tempo di impiego della pompa
Parametro di prestazione
■Dimensione esterna
