Dettagli:
|
Azioni la tensione: | CC 18V-32V | Testa massima:: | 20 m |
---|---|---|---|
&lift stimato di flusso: | 2400L/H, H=16M | Rumore: | ≤61dB |
Grado IP: | IP68 | Vita utile: | ≥20000h |
Evidenziare: | Pompa dell'acqua senza spazzole da 20 mm,pompa dell'acqua senza spazzole IP68,pompa del liquido di raffreddamento da 20 mm CC |

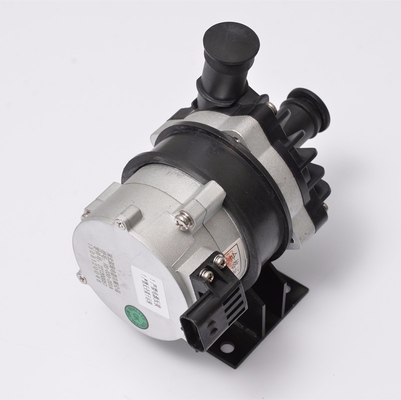

Sistema di ricarica mobile per veicoli elettrici Liquido di raffreddamento per autoveicoli Pompa dell'acqua senza spazzole CC
Vantaggio:
1. Con la connessione per auto standard di ingresso / uscita da 20 mm e il connettore impermeabile specializzato, le pompe possono essere integrate in modo rapido ed efficiente nei veicoli.
2. Con una temperatura di esercizio di -40°C~125°C, il preriscaldamento del motore TOPSFLO TA60 e le pompe di riscaldamento da parcheggio forniscono ai veicoli un ambiente di lavoro efficiente anche a temperature esterne estreme e in condizioni meteorologiche avverse.
3. Design speciale per soddisfare i requisiti di funzionamento delle vibrazioni dell'auto, il modo di alimentazione dell'auto che si verifica con tensione di picco o tensione instabile.
4. Con la funzione di protezione dalla polarità, la pompa non brucerà a causa di un cablaggio errato. Adattato al sistema specifico del veicolo.
■ Descrizione tecnica (parti correlate a contatto con il liquido)
Alloggiamento della testa della pompa: lega di alluminio
Girante: PPS+GF
Cavità dello schermo: PPS+GF
Manicotto dell'albero: materiali compositi di carborundum
Albero: albero in acciaio inossidabile (3CR14).
Alloggiamento del magnete: capsula in plastica PPS
Anello di tenuta: EPDM
■ Dispositivo di guida (compreso il motore)
Rotore di guida: magnete incapsulato in plastica PPS
Viti e dadi: acciaio inossidabile SUS 304
Motore di guida: motore brushless
Telaio filo motore: PPA GF
Corpo pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + verniciatura a polvere PE..
Staffa: base in acciaio
Cerchio della staffa: acciaio inossidabile US 304
Impermeabile in base alla classificazione IP68 (en60529)
Modello connettore: AMP282104-1 (spina abbinata AMP282080-1)
Diametro dell'ugello: 40 mm (1,5 pollici)
■Istruzioni di montaggio
Le pompe della serie OWP-BL43-426T sono pompe centrifughe a glicole che richiedono il preriempimento, la pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido o preriempita la pompa prima dell'accensione..
1: | La pompa non deve funzionare a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti di funzionamento a secco si arresterà automaticamente). |
2: | Utilizzare il tubo di diametro consigliato che collega l'ingresso della pompa, se si utilizza un ingresso della pompa del tubo flessibile di diametro inferiore, a causa della pressione negativa nella pompa, l'aria esterna entra più facilmente nella pompa attraverso la tubazione, ridurrà le prestazioni della pompa e inoltre le bolle d'aria danneggiano la pompa. |
3: | Vista dalla direzione di ingresso della pompa, la girante ruota in senso orario (vedere la freccia sulla porta di uscita). |
4: | La pompa può essere installata verticalmente o orizzontalmente (vedere la figura 1). Se installata verticalmente, la porta di uscita deve essere rivolta verso l'alto. |
5: | Per evitare il funzionamento a secco (l'aria rimane bloccata nella girante), la porta di uscita della pompa dell'acqua deve essere verticale o nella parte superiore della girante.(vedi figura 1) |
6: | Il tubo collegato deve essere montato verticalmente (o nessun gomito in 20 cm) per facilitare lo scarico dell'aria, il tubo di uscita non deve essere utilizzato con un gomito inferiore a 90 gradi (vedere la figura 2). |
7: | Non è possibile utilizzare l'acqua di mare o altro inquinamento pesante con liquido di impurità a grana grossa come mezzo liquido. |
figura 1 figura 2
■ Temperatura parametro
Temperatura media del liquido: da -40℃ a +85℃ (da -40°F a + 185°F)
Temperatura ambiente di lavoro: da -40℃ a +120℃ (da -40°F a +248°F)
Temperatura di stoccaggio: da -40℃ a +70℃ (da -40°F a +158°F)
(fino a 100 ℃, ma ridurrà la durata)
■Pressione del sistema
da -0,2 a 2,5 bar (100℃ (212°F).
La durata è di oltre 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36 ℃ (86 ° F).
■Intervallo di tensione
Pompa dell'acqua nominale 24V, campo di lavoro 18V - 32V
Sebbene il motore possa essere utilizzato in un'ampia gamma di tensione e temperatura, ma una tensione e una temperatura eccessive o troppo basse influiranno sulla durata del motore, la pompa non può essere esposta alla radiazione termica ambientale.
Liquido medio: miscela liquida (acqua con meno del 60% di glicole)
■Parametro elettrico
Tensione di lavoro (VCC) |
Potenza nominale
|
Portata nominale (L/H) |
Dimensioni (mm) |
Il peso (g) |
18V-32V(24V) | 240W |
2400L/H , H=17M |
193*90*159,5 | 2200 g |
Modello del connettore e relative proprietà elettriche (vedi figura 3):
■Parametro di prestazione
