Dettagli:
|
Materiale: | Acciaio inossidabile fusion d'alluminio/ | Uso: | Attrezzatura di immagazzinamento dell'energia |
---|---|---|---|
Applicazione: | Sistema di circolazione di raffreddamento | colore: | Argento |
Tensione operativa: | 18V-32V | flusso di tasso: | 2400L \ H 18M |
Max Flow: | 4800L \ H | Tipo: | Pompa centrifuga |
motore: | Motore di BLDC | ||
Evidenziare: | Pompa idraulica di Bextreme Shell BLDC,pompa idraulica di 240W BLDC,Pompa di controllo di velocità del segnale di PWM |
Questa pompa idrica elettronica, con struttura compatta, piccole dimensioni, facile installazione e elevata efficienza, è una pompa idrica centrifughe a uno stadio.Il corpo della pompa d'acqua è costruito in leghe di alluminio colata a stampa di alta qualitàIl motore.BLDC interno consente alle nostre pompe di funzionare continuamente senza manutenzione ed è di fiducia per la sua buona qualità, lunga durata e basso costo di manutenzione.Bextreme Shell OWP-BL43-408T SERIE con controllo di velocità PWM.Per ottenere i dati tecnici clicca Ecco qui.

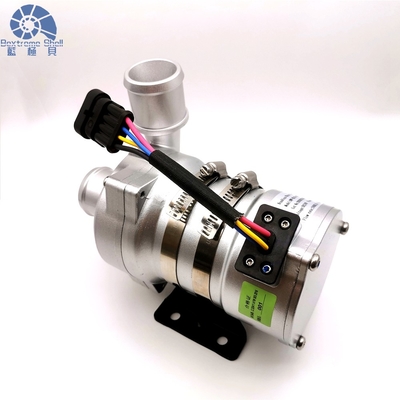

Bextreme Shell OWP-BL43-408T SERIE pompa d'acqua a corrente continua senza spazzole
Impulso/circolazione/frequenza variabile/basso rumore/controllo PWM della pompa centrifuga/diagnosi di errore
Cassa della testa della pompa: leghe di alluminio per fusione a pressione
Impeller: PPS+GF
Cavità dello scudo: PPS+GF
Capo dell'albero: materiali compositi al carborondone
Acciaio inossidabile (3CR14)
Cassa magnetica: intasatura di plastica PPS
Anello di tenuta: EPDM
EMC: grado 3
Rumore: ≤ 61 dB
Rotore motore: PPS magnete in plastica incapsulato
Fabbricazione a partire da prodotti di acciaio inossidabile
Motore di guida: motore a corrente continua senza spazzole
Cornice del filo del motore: PPA GF
Alloggiamento della pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere di PE.
Acciaio
Cerchio di supporto: acciaio inossidabile US 304
impermeabile in base alla classificazione IP68 (en60529)
Modello di connettore: AMP282106-1 (piattaforma AMP282088-1)
Diametro dell'ugello: 38 mm (1,5 pollici)
Voltaggio di funzionamento (VDC) |
Potenza nominale (W) |
Flusso nominale (L/H) |
Dimensioni (mm) |
Peso (g) |
18V-32V(24V) |
240 W |
Q=2400L/H, H=17m |
185*90*155 |
2200 g |
Modello del connettore e corrispondenti proprietà elettriche (come illustrato di seguito)
AMP282106-1 (corrispondente alla spina AMP282088-1) |
1 ((Nero) | 2 ((Giallo) | 3 (blu) | 4 ((Rosso) |
GND |
Incriminazione Feedback |
PWM |
+24V |
Ciclo di lavoro | Descrizione |
Commento: 1:errore metrico del ciclo di lavoro PWM±2% 2:tensione PWM:24VDC, frequenza:50-1000Hz 3: frequenza PWM raccomandata:500Hz 4: dazio consigliato dello 0% in caso di disconnessione del PWM |
0%≤ dazi≤10% | Modalità PWM (stop) | |
10%≤ dazi≤ 55% | Modalità PWM (velocità min) | |
56%≤ dazi≤90% | Modalità PWM (intervallo di regolazione della velocità lineare) | |
90%≤duezza≤100% | Modalità PWM (limit di velocità massima) |
Dimensione raccomandata del filo è (basata su un calo di tensione del 3%)
* La lunghezza del filo indica la distanza dalla pompa alla batteria
- Dialogo. | Il filo più lungo usato* |
24V | |
1.5 mm2 | 16 metri |
2.5 mm2 | 25 metri |
3 mm2 | 31 metri |
4 mm2 | 40 metri |
Temperatura media del liquido: -40°C a +85°C (-40°F a +185°F)
Temperatura ambiente di lavoro: -40°C a +120°C (-40°F a +248°F)
Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)
(fino a 100 °C, ma ridurrà la durata)
Liquido medio: miscela liquida (Acqua con meno del 60% di glicolo)
Pompa idrica a corrente continua nominale 24 V, gamma di funzionamento 18 - 32 V
Sebbene il motore possa essere utilizzato in un ampio intervallo di tensione e temperatura, una tensione e una temperatura eccessive o troppo basse influenzeranno la durata di vita del motore BLDC.la pompa non può essere esposta a radiazioni termiche ambientali.
Le pompe della serie OWP-BL43-408T sono pompe centrifughe che richiedono un riempimento preliminare,
La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, o la pompa pre-riempita prima dell'accensione.
1:Questa pompa elettrica di acqua non dovrebbe essere a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti di funzionamento a secco, si fermerà automaticamente),anche aumentare l'abrasione dell'albero e della manica dell'albero.
2Utilizzare il tubo di diametro raccomandato per il collegamento dell'ingresso della pompa, se si utilizza un'ingresso della pompa di tubo di diametro inferiore.l'aria esterna entra più facilmente nella pompa attraverso il condotto, si farà il deprezzamento delle prestazioni della pompa, e anche le bolle d'aria causare danni alla pompa.
3: vista dalla direzione di ingresso della pompa, la rotazione dell'impellatore avviene nel senso orario (cfr. freccia sulla porta di uscita).
4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).
5Per evitare il secco (l'aria si blocca nella girante), l'uscita della pompa d'acqua deve essere verticale o nella parte superiore della girante (cfr. figura 1).
6: il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per rendere l'aria facilmente scaricabile, il tubo di uscita non deve essere utilizzato a meno di 90 gradi di gomito (cfr. figura 2).
7: Non può essere utilizzato l' acqua di mare o altri pesanti inquinamenti con liquido di impurità a granello grande come mezzo liquido.
Figura 2
Ampiamente utilizzato in autobus ibridi, automobili ibride, veicoli elettrici, treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.
