2400L/H 24 V 240W BLDC Pompa d'acqua a motore per il sistema di circolazione di raffreddamento dei veicoli

Impulso/circolazione/frequenza variabile/basso rumore/controllo PWM della pompa centrifuga/diagnosi di errore

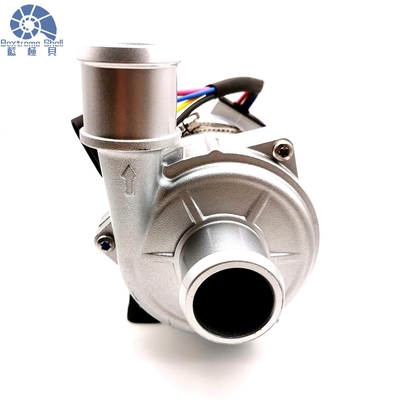

Bextreme Shell OWP-BL43-408T SERIE pompa d'acqua a corrente continua senza spazzole

OWP-BL43-408T pompa d'acqua per autoveicoli. Questa pompa efficiente funziona in un intervallo di tensione di ingresso di 18-32V (24V) con una potenza di 240W. Con una testa nominale di 17M e una portata di 2400 L/H,Questa pompa centrifuga garantisce prestazioni ottimali. È dotato di varie caratteristiche vantaggiose come la protezione contro il funzionamento a secco, capacità impermeabilizzanti (classificazione IP68) e basso consumo di energia..Inoltre offre controllo della velocità del segnale PWM, controllo del flusso costante e uscita del segnale diagnostico.e protezione contro le temperature elevate, la pompa d'acqua OWP-BL43-408T garantisce durata e affidabilità.

■Applicazioni

Ampiamente utilizzato in autobus ibridi, automobili ibride, veicoli elettrici, treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.

Questa pompa idrica elettronica, con struttura compatta, piccole dimensioni, facile installazione e elevata efficienza, è una pompa idrica centrifughe a uno stadio.Il corpo della pompa d'acqua è costruito in leghe di alluminio colata a stampa di alta qualitàIl motore.BLDC interno consente alle nostre pompe di funzionare continuamente senza manutenzione ed è di fiducia per la sua buona qualità, lunga durata e basso costo di manutenzione.

■Dispositivo di azionamento (compreso il motore)

Rotore motore: PPS magnete in plastica incapsulato

Fabbricazione a partire da prodotti di acciaio inossidabile

Motore di guida: motore a corrente continua senza spazzole

Cornice del filo del motore: PPA GF

Alloggiamento della pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere di PE.

Acciaio

Cerchio di supporto: acciaio inossidabile US 304

impermeabile in base alla classificazione IP68 (en60529)

Modello di connettore: AMP282106-1 (piattaforma AMP282088-1)

Diametro dell'ugello: 38 mm (1,5 pollici)

■ Caratteristiche

Fonte di segnale diagnostico

con controllo di portata costante

Protezione contro la polarità inversa

Protezione contro il funzionamento a secco

Protezione da sovra tensione, sovra corrente

Sovraccarico, protezione contro la temperatura eccessiva

Pompa centrifuga

Trasmissione della forza magnetica

Motore a corrente continua senza spazzole ad alta efficienza, basso consumo energetico, alta efficienza, lunga durata.

con un'ampia gamma di temperature di funzionamento

Controllo della velocità del segnale PWM

■Descrizione tecnica (parti in contatto con il liquido)

Cassa della testa della pompa: leghe di alluminio per fusione a pressione

Impeller: PPS+GF

Cavità dello scudo: PPS+GF

Capo dell'albero: materiali compositi al carborondone

Acciaio inossidabile (3CR14)

Cassa magnetica: intasatura di plastica PPS

Anello di tenuta: EPDM

EMC: grado 3

Rumore: ≤ 61 dB

■Parametro delle prestazioni

■ carattere PWM

Dimensione raccomandata del filo è (basata su un calo di tensione del 3%)

* La lunghezza del filo indica la distanza dalla pompa alla batteria

■Parametro elettrico

Modello del connettore e corrispondenti proprietà elettriche (come illustrato di seguito)

■ Parametro di temperatura

Temperatura media del liquido: -40°C a +85°C (-40°F a +185°F)

Temperatura ambiente di lavoro: -40°C a +120°C (-40°F a +248°F)

Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)

(fino a 100 °C, ma ridurrà la durata)

Liquido medio: miscela liquida (Acqua con meno del 60% di glicolo)

■ Pressione del sistema

-0,2 a 2,5 bar (100°C).

La durata di servizio è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36 °C (85 °F).

■ Intervallo di tensione

Pompa d'acqua nominale da 24 V, gamma operativa da 18 a 32 V

Sebbene il motore possa essere utilizzato in un ampio intervallo di tensione e temperatura, una tensione e una temperatura eccessive o troppo basse influenzeranno la durata di vita del motore.la pompa non può essere esposta a radiazioni termiche ambientali.

■ istruzioni di montaggio

Le pompe della serie OWP-BL43-408T sono pompe centrifughe che richiedono un riempimento preliminare,

La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, o la pompa pre-riempita prima dell'accensione.

1: Questa pompa elettrica non deve funzionare a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti di funzionamento a secco, si arresterà automaticamente), il funzionamento a secco farà rumore,anche aumentare l'abrasione dell'albero e della manica dell'albero.

2Utilizzare il tubo di diametro raccomandato per il collegamento dell'ingresso della pompa, se si utilizza un'ingresso della pompa di tubo di diametro inferiore.l'aria esterna entra più facilmente nella pompa attraverso il condotto, si farà il deprezzamento delle prestazioni della pompa, e anche le bolle d'aria causare danni alla pompa.

3: vista dalla direzione di ingresso della pompa, la rotazione dell'impellatore avviene nel senso orario (cfr. freccia sulla porta di uscita).

4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).

5Per evitare il secco (l'aria si blocca nella girante), l'uscita della pompa d'acqua deve essere verticale o nella parte superiore della girante (cfr. figura 1).

6: il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per rendere l'aria facilmente scaricabile, il tubo di uscita non deve essere utilizzato a meno di 90 gradi di gomito (cfr. figura 2).

7: Non può essere utilizzato l' acqua di mare o altri pesanti inquinamenti con liquido di impurità a granello grande come mezzo liquido.

■ Dimensione esterna
