Dettagli:
|
| Tensione: | 18V-32V | Potere: | 240W |
|---|---|---|---|
| Testa: | 17m | Applicazione: | acqua, sistema di circolazione sommergibile e di raffreddamento |
| Materiale: | acciaio inossidabile fusion d'alluminio \ | Struttura: | Pompa ad un solo stadio |
| Teoria: | Pompa centrifuga | Nome di prodotto: | Pompa idraulica del motore di CC |
| Evidenziare: | pompa idraulica elettrica 240W,pompa di 17M Irrigation Electric Water |
||

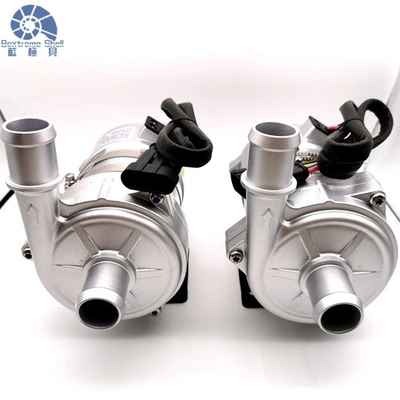

Pompa acqua DC senza spazzole Bextreme Shell OWP-BL43-426T SERIEAmpiamente usato in autobus ibridi, autovetture ibride, veicoli elettrici, treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.
Controllo PWM pompa booster/circolazione/frequenza variabile/silenzioso/centrifuga/diagnosi guasti
Questa pompa dell'acqua elettronica con struttura compatta, dimensioni ridotte, facilità di installazione e alta efficienza, è una pompa dell'acqua centrifuga monostadio. Il corpo della pompa dell'acqua è costruito in lega di alluminio pressofuso di alta qualità. Il motore BLDC all'interno consente alle nostre pompe di funzionare continuamente senza manutenzione ed è considerato affidabile dai nostri clienti per la sua ottima qualità, lunga durata e bassi costi di manutenzione.
| Ciclo di lavoro | Descrizione |
Nota: 1: Errore metrico del ciclo di lavoro PWM±2% 2:Tensione PWM:24VDC, frequenza:1 KHz 3: Ciclo di lavoro di arresto PWM consigliato: 7% 4: Servizio consigliato pari allo 0% come disconnessione PWM |
| 0%≤dovere≤10% | Modalità PWM (arresto) | |
| 11% ≤ dazio ≤ 55% | Modalità PWM (velocità minima) | |
| 56%≤dovere≤90% | Modalità PWM (intervallo di controllo della velocità lineare) | |
| 90%≤dovere≤100% | Modalità PWM (limite massimo di velocità) |
La dimensione consigliata del cavo è (basata su una caduta di tensione del 3%)
*La lunghezza del cavo indica la distanza dalla pompa alla batteria
| Diametro filo | Il filo più lungo utilizzato* |
| 24 V | |
| 1,5 mm² | 16m |
| 2,5 mm² | 25m |
| 3mm² | 31m |
| 4 mm² | 40m |
|
Tensione di lavoro (VCC) |
Potenza nominale (W) |
Portata nominale (L/H) |
Dimensioni (mm) |
Peso (G) |
|
18 V-32 V (24 V) |
240 W |
Q=2400 l/ora, H=17m |
193*90*159,5 |
2200 g |
Modello del connettore e proprietà elettriche corrispondenti (come mostrato di seguito)
|
AMP282106-1 (spina abbinata AMP282088-1) |
1 (nero) | 2(Giallo) | 3(Blu) | 4(Rosso) |
|
GND |
Colpa feedback |
PWM |
+24V |
Sebbene il motore possa essere utilizzato in un'ampia gamma di tensione e temperatura, ma tensione e temperatura eccessive o troppo basse influiranno sulla durata del motore, la pompa non può essere esposta a radiazioni termiche ambientali.
Liquido medio: miscela liquida (acqua con meno del 60% di glicole)
■ Attenzioni1.Temperatura ambiente di lavoro: -40℃--120℃, si dovrebbe cercare di evitare un catalitico a tre elementi, un sistema di tubi di scarico del gas e un motore durante l'installazione, per garantire la temperatura dell'ambiente di lavoro.
2. La posizione di installazione della pompa dell'acqua dovrebbe essere il più vicino possibile al livello dell'acqua basso, per prolungare la durata della pompa.
3.Utilizzare la pompa lontano da ambienti polverosi, la polvere è dannosa e ne riduce la durata
4. Prestare attenzione alla purezza dell'acqua, evitare inceppamenti e giranti bloccate per ridurre la durata della pompa
Rotore di comando: magnete incapsulato in plastica PPS
Viti e dadi: acciaio inossidabile SUS 304
Motore di guida: motore CC senza spazzole
Telaio del filo motore: PPA GF
Corpo pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere PE.
Staffa: acciaio
Cerchio della staffa: acciaio inossidabile US 304
Impermeabile in base alla classificazione IP68 (en60529)
Modello connettore: AMP282106-1 (spina abbinata AMP282088-1)
Diametro ugello: 25 mm (1 pollice)
Corpo della testa della pompa: leghe di alluminio pressofuso
Girante: PPS+GF
Cavità dello schermo: PPS+GF
Manica dell'albero: materiali compositi in carborundum
Albero: albero in acciaio inossidabile (3CR14).
Alloggiamento del magnete: involucro in plastica PPS
Anello di tenuta: EPDM
EMC: Grado 3
Rumore: ≤61dB
Temperatura media del liquido: da -40 ℃ a +85 ℃ (da -40 ° F a + 185 ° F)
Temperatura ambiente di lavoro: da -40℃ a +120℃ (da -40°F a +248°F)
Temperatura di stoccaggio: da -40°F a +70°C (da -40°F a +158°F)
(fino a 100 ℃, ma ridurrà la durata)
