Pompa idraulica ausiliaria di CC di 1800LH 24V per la macchina da corsa della sovralimentazione del refrigeratore

Amplificazione/circolazione/Variabile-frequenza/risposte dello schermo/a basso rumore pump/PWM controllo dell'errore

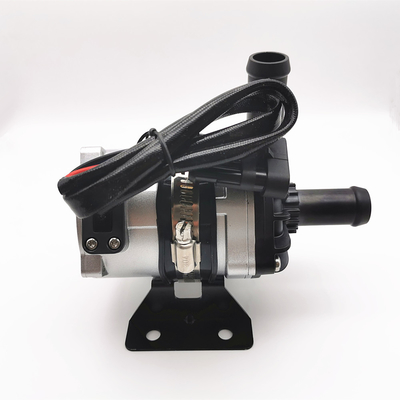

Pompa idraulica senza spazzola di CC di SERIE di Bextreme Shell OWP-BL93-200

Ottenga i dati tecnici prego cliccano qui

Ampiamente usato in bus ibrido, nella carrozza ferroviaria ibrida, in veicoli elettrici, in treni ed in navi e nel sistema dell'altra circolazione di raffreddamento e del riscaldamento.

■Caratteristiche

• Pompa centrifuga
• Trasmissione della forza magnetica (struttura della pompa dello schermo)
• Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.
• Con la temperatura di funzionamento della vasta gamma
• Con il controllo di flusso costante
• Protezione inversa di polarità
• Protezione corrente asciutta
• Sopra tensione, sopra protezione corrente
• Sovraccarichi, sopra la protezione della temperatura

■Descrizione tecnica (parti relative in contatto con il liquido)

Alloggio capo della pompa: PPS+GF
Ventola: PPS+GF
Cavità dello schermo: PPS+GF
Manica dell'asse: Materiali compositi della resina del carbonio
Asse: asse di acciaio inossidabile
Alloggio del magnete: capsulation di plastica di nylon
Anello con sigillo: EPDM


■Dispositivo di azionamento (motore compreso)

Azionamento dell'elettromagnete: magnete capsulated di plastica di nylon
Viti e dadi: Acciaio inossidabile di SUS 304
Motore di azionamento: motore senza spazzola
Struttura del cavo del motore: PPA GF
Alloggio della pompa: Caso di alluminio di fusione sotto pressione con il trattamento di impregnazione e di sabbiatura

Sostegno: Acciaio con il rivestimento della polvere
Cerchio del sostegno: Gli Stati Uniti 304 steel+ inossidabile che attenuano anello di gomma
Impermeabile basato IP68 sulla valutazione (en60529)
Modello del connettore: AMP282106-1 (spina abbinata AMP282088-1)
Diametro dell'ugello: 22.4mm (diametro interno: 16mm)


■Specifications di modello

OWP-BL93-200- (20mm)
OWP-BL93-250- (25mm)


■Montaggio dell'istruzione

Le pompe di serie OWP-BL93-200 sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.

1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 30 secondi (dopo un asciutto-funzionamento di 30 secondi, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.

2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.

3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).

4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.

5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola.

6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato meno di 90 gradi
Gomito.

7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.


■Parametro di temperatura

Temperatura liquida media: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiente di lavoro: -40℃ a +85℃ (- 40°F +185°F) ad umidità ≤90%
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F) (il ℃ fino a 100, ma accorcerà il tempo di impiego)


■Pressione di sistema

-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.


■Gamma di tensione

gamma realizzabile 18V - 30V
Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.

Liquido medio: acqua pura, miscela liquida (acqua con inferiore al glicol di 60%)


■Parametro elettrico

Modello del connettore e le proprietà elettriche corrispondenti (come indicato sotto)

 Attenzioni

temperatura ambiente 1.Working: - 40℃--85℃, dovrebbe provare ad evitare vicino all'tre-elemento
la rete di tubazioni del gas e catalitico di scarico ed il motore durante l'installazione, assicurano la temperatura del luogo di lavoro.

la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.

3.Please utilizzano la pompa lontano dall'ambiente polveroso, la polvere sono nocivi da ridurre il tempo di impiego

l'attenzione 4.Pay alla purezza dell'acqua, evita di incepparsi e ventola-ha bloccato per ridurre il tempo di impiego della pompa


■Parametro di prestazione

■Dimensione esterna
