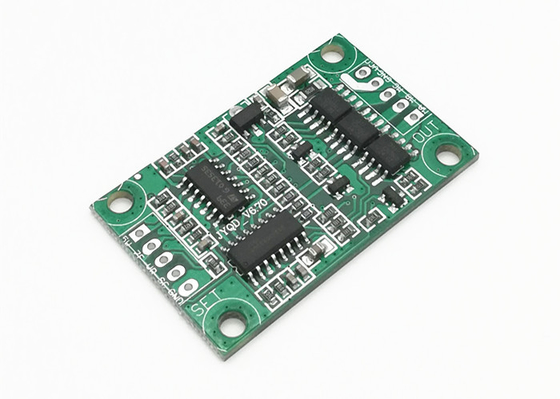

JYQD-V6.7 50W 24V 3A Controller motore elettrico senza spazzole con controllo della velocità

La serie JYQD-V 6 è una scheda driver adatta per motori DC brushless trifase (senza sensore Hall), la sua struttura è completa ma funzionale, funzionamento stabile e lunga durata.Ha le funzioni di regolazione della velocità PWM, protezione da alta e bassa tensione e uscita del segnale a impulsi di velocità.Ampiamente utilizzato in ventilatori, linee di selezione automatica, soffianti e pompe idrauliche elettroniche.Forniamo un servizio personalizzato e supporto tecnico.

JYQD-V6.7 è una scheda driver per motori BLDC di dimensioni molto compatte con le funzioni standard necessarie, il suo prezzo favorevole e le prestazioni affidabili sono competitive per applicazioni industriali e commerciali. È ampiamente applicato dai clienti di tutto il mondo per quasi 8 anni, il suo design maturo e stabile lo è competente per molte applicazioni.

Parametro

Immagini

Descrizione del cablaggio

1. Porta di alimentazione

MA----motore fase A

MB---- motore fase B

MC---- motore fase C

GND----DC-

VCC---- CC +

2.Porta di controllo

5V----- Tensione di uscita interna della scheda driver

SC---- Porta di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V.

Z/F---- Porte di controllo della direzione di rotazione.Collegare "5V" ad alto livello o nessuna connessione è la direzione in avanti, collegare 0 V a basso livello o connettersi a GND è la direzione inversa.

realtà virtuale---- Porta di controllo della velocità.Regolazione della velocità lineare della tensione analogica 0,1 v -5 V, connessione con GND quando si immette la regolazione della velocità PWM, frequenza PWM: 1-20 KHZ;Ciclo di lavoro 0-100%

GND—Utilizzato per il controllo interno della scheda Drive

3. Utilizzare cavi schermati se la scheda driver ha una distanza superiore a 50 cm dal motore, altrimenti potrebbe causare una guida anomala, compromettendo il normale utilizzo.

4. Distanza porta di controllo: 2,54 mm, distanza porta di alimentazione: 2,54 mm

5. Prestare attenzione all'isolamento tra il MOSFET driver e il dissipatore di calore o la piastra di installazione

Note applicative

1.Confermare che i parametri di tensione e potenza del motore non superino l'intervallo della scheda driver come specificato.

La scheda driver 2.JYQD-V6.7 è una scheda nuda senza alloggiamento e dissipatore di calore.Se la potenza del motore è inferiore a 36 W, non è necessario aggiungere dissipatore di calore, deve solo garantire una ventilazione normale e un buon isolamento.

3.La porta di uscita 5V sulla scheda driver impedisce il collegamento di dispositivi esterni.È applicabile solo al potenziometro esterno e all'interruttore della scheda per la regolazione e l'inversione della velocità.

4. Questa scheda driver è utilizzata perMotore sensorless brushless trifase, ma non adatto direttamente a tutti i motori brushless sensorless trifase.Se l'effetto di guida non è buono (come il jitter iniziale, l'inversione, la corrente di lavoro a vuoto del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può avviarsi con il carico). I clienti possono regolare il resistenza e capacità della scheda driver in base alla situazione reale per ottenere il miglior effetto di guida (vedere l'allegato per come eseguire la regolazione)

5. Si prega di notare che la scheda driver JYQD-V6.7 non ha una protezione di connessione anti-inversione, danneggerà permanentemente la scheda driver se la connessione a polarità invertita.

6.Il terminale "SC" sulla scheda driver JYQD-V6.7 è il segnale di uscita dell'impulso di velocità del motore (uscita push-pull) e la corrente di uscita massima è inferiore a 5 mA.

Dimensioni complessive
