Dettagli:
|
Hall Sensor: | SÌ | Colore: | Blu |
---|---|---|---|
Controllo di velocità: | SÌ | Tensione operativa: | 12V-36V |
Corrente massima: | 16A | Temperatura di funzionamento: | -20-85℃ |
Evidenziare: | regolatore elettronico del motore 500W,Regolatore elettronico del motore JYQD-V7.3E3,driver Board di 12V BLDC |
MODELLO |
TEMPERATURA DI FUNZIONAMENTO (℃) |
TENSIONE DI FUNZIONAMENTO (v) |
CORRENTE DI MAX (A) |
CORRENTE CONTINUA DI FUNZIONAMENTO (A) |
REGOLAMENTO DI VELOCITÀ DI PWM (1-20KHZ) |
REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA (V) |
Segnale di impulso di velocità uscita |

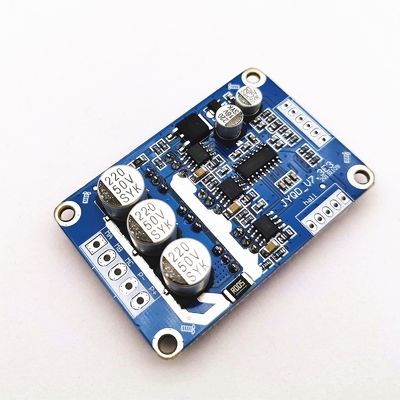

JYQD-V7.3E3 |
-20-85℃ |
12V-36V |
16A |
15A |
Duty cycle 0-100% |
0-5V |
√ |
1. Porto del sensore di Corridoio
Ha--- Corridoio
HB---Corridoio b
Hc---Corridoio c
Terra---Terra
5V---uscita 5V
2. Porto di controllo
5V — Tensione in uscita interna del bordo di driver, potenziometro esterno o commutatore per adeguamento di velocità e l'operazione di inversione
Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR — porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
EL — permetta al controllo del porto. Colleghi 5V o non colleghi per permettere l'operazione, colleghi la terra per vietare l'operazione.
Uscita del segnale di impulso di velocità del segnale
Terra-usato per controllo interno del bordo di driver
3. Porto di potere
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
P ----CC
P+----CC +
4. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
5. Distanza del porto di controllo: 2.54mm, distanza del porto di potere: 3,96 millimetri
6. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
1. JYQD-V7.3E3 è bordo di driver senza alloggio e dissipatore di calore, può guidare il motore inferiore a 100 watt senza alcun dissipatore di calore, ma ha bisogno della ventilazione normale.
2. Applicabile al motore senza spazzola di CC del corridoio con Corridoio a 120°, il Corridoio che di non tutti i produttori la linea sequenza sta corrispondendo, voi può regolare la linea sequenza di Corridoio o la linea trifase sequenza del motore secondo la situazione reale, per raggiungere il migliore effetto movente.
3. Il porto di uscita 5V sul bordo dell'azionamento è vietato per collegare l'attrezzatura di potere esterno. È soltanto applicabile al potenziometro o al commutatore esterno per adeguamento della velocità, commutazione e l'operazione permettere
4. Confermi che i parametri di potere e di tensione del motore per non superare la gamma come specificata.
