Dettagli:
|
| Max Current: | 15A | Corrente di lavoro continua: | 7A |
|---|---|---|---|
| Tensione di funzionamento: | 12V-36V | Protezione L.V \ di O.V: | SÌ |
| Controllo di velocità di PWM: | SÌ | Uscita del segnale di impulso di velocità: | SÌ |
| Evidenziare: | regolatore senza spazzola del motore 36V,regolatore senza spazzola del motore 15A,Driver Board dell'uscita BLDC del segnale |
||

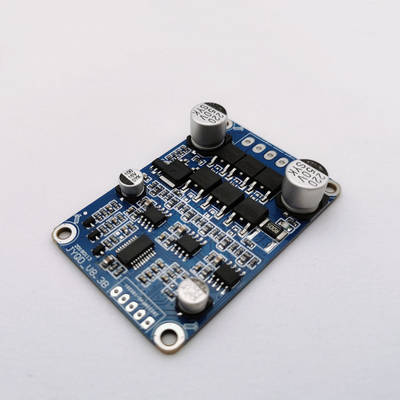

| Numero di modello | JYQD-V8.3E |
| Funzionamento temporaneo. | -20-85℃ |
| Tensione di funzionamento | 12V-36V |
| Corrente massima | 15A |
| Cont.working corrente | 15A |
| Controllo di velocità di PWM | Frequenza di PWM: 1-20KHZ; Duty cycle 0-100% |
| Regolamento di velocità di tensione analogica | 0-5V |
| O.V / Protezione di L.V | SÌ |
| Uscita del segnale di impulso di velocità | SÌ |
1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma del bordo di driver come specificata.
Questo bordo di driver è usato per il motore sensorless senza spazzola trifase, ma non è adatto a per tutti i motori sensorless senza spazzola trifase direttamente.
2. Se l'effetto movente non è buono (come iniziare il nervosismo, invertente, l'attività in corso del noload del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può carico di inizio-upwith.) I clienti possono regolare la resistenza e la capacità del bordo di driver secondo la situazione reale per raggiungere il migliore effetto movente (vedere il collegamento affinchè come facciano l'adeguamento)
3. Bordo di driver di JYQD_V8.3E senza alloggio e dissipatore di calore. Se il potere del motore sotto 60W, non deve aggiungere il dissipatore di calore, deve soltanto assicurare la ventilazione normale e l'isolamento buono. Se il potere del motore più di 60W, deve aggiungere il dissipatore di calore come il diagramma come sotto.
4. Prenda nota prego che il bordo di driver di JYQD_V8.3E non ha protezione anti-inversa del collegamento, permanentemente danneggierà il bordo di driver se il collegamento invertito di polarità.
il porto di uscita di 5.The 5V sul bordo di driver proibisce collegare il dispositivo esterno. È soltanto applicabile al
potenziometro e commutatore esterni del bordo per il regolamento e l'inversione di velocità.
il terminale di 6.The «m.» sul bordo di driver di JYQD_V8.3E è il segnale in uscita di impulso della velocità del motore (in opposizione
l'uscita) e la corrente d'uscita massima è di meno che 5mA.
porto 1.Power
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
Terra----CC
VCC----CC +
porto 2.Control
5V -----Tensione in uscita interna del bordo di driver
M. ---- Porto di uscita del segnale di impulso di velocità del motore, segnale di impulso 5V
Z/F---- Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR ----Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
Terra-usato per controllo interno del bordo dell'azionamento
3.Use ha protetto i cavi se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
distanza del porto 4.Control: 2.54mm, distanza del porto di potere: 3,96 millimetri
attenzione 5.Pay all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
