24V ha introdotto gli strumenti senza spazzola di Board For Power del driver del motore di CC 500W

Il driver senza spazzola Board, 12V-36V del motore di CC la tensione in ingresso, gamma di controllo di velocità 0-100%

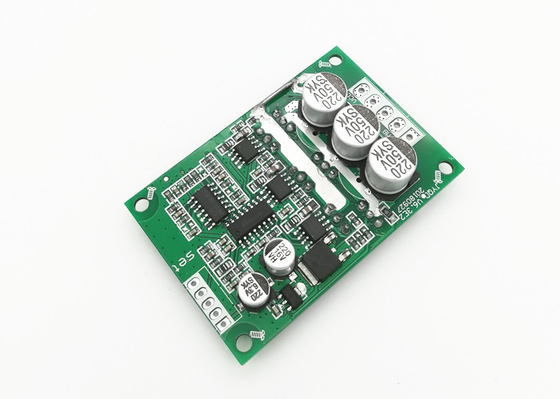

Il driver senza spazzola Board del motore di CC JYQD-V6.3E2, anche conosciuto come il driver Board di BLDC, è un driver senza spazzola a corrente continua Board del motore con una dimensione di 63mm*42.5mm*17mm. Caratterizza un'accuratezza impressionante di regolamento della velocità di ±0.5%, una gamma di regolamento della velocità di 1:100 e una gamma di controllo di velocità di 0-100%. Il bordo fornisce un affidabile e un modo efficace per controllare il motore senza spazzola di CC per varie applicazioni.

Caratteristiche:

• Driver senza spazzola Board del motore di CC
• Driver senza spazzola a corrente continua Board del motore
• Driver senza spazzola Board del motore di CC
• Modo di controllo di velocità: PWM/Voltage
• Frequenza di PWM: 1-20KHz
• Dimensione: 63mm*42.5mm*17mm
• Accuratezza di regolamento di velocità: ±0.5%
• Gamma di controllo di velocità: 0-100%

Applicazioni:

Il driver senza spazzola Board di CC di JUYI JYQD-V6.3E2 è una soluzione perfetta per le applicazioni senza spazzola a corrente continua del bordo di driver del motore. Caratterizza un modo di controllo della velocità di PWM/Voltage con un duty cycle di PWM di 0-100%, un'accuratezza di controllo della velocità di ±0.5%, una gamma di temperature di lavoro di -20℃~+85℃ e una gamma di controllo di velocità di 0-100%. Questo driver senza spazzola Board di CC è fabbricato in Cina ed offre la stabilità e l'affidabilità eccellenti, rendendola ideale per le applicazioni industriali e commerciali.

Il driver senza spazzola Board di CC di JUYI JYQD-V6.3E2 è perfetto per le applicazioni quali robotica, automazione industriale e fabbricazione, dove l'esigenza di un controllo di velocità affidabile e preciso è preminente. È inoltre adatto ad applicazioni quali i sistemi, le pompe, gli elevatori e l'attrezzatura medica di HVAC, in cui l'accuratezza di controllo ad alta velocità è richiesta. Il driver senza spazzola Board di CC è inoltre ideale per uso nelle applicazioni quali illuminazione ed i sistemi elettrici, in cui il controllo di coppia di torsione e della velocità è richiesto.

Il driver senza spazzola Board di CC di JUYI JYQD-V6.3E2 è una scelta ideale per le applicazioni senza spazzola a corrente continua del bordo di driver del motore poichè offre la stabilità e l'affidabilità eccellenti. Inoltre offre una vasta gamma di caratteristiche compreso un modo di controllo della velocità di PWM/Voltage, un duty cycle di PWM di 0-100%, un'accuratezza di controllo della velocità di ±0.5%, una gamma di temperature di lavoro di -20℃~+85℃ e una gamma di controllo di velocità di 0-100%.

Parametri tecnici:

Disegno dimensionale

Estorca il diagramma

1. Porto di potere

MA ----fase A del motore

MB ---- fase B del motore

MC---- fase C del motore

Terra----CC

VCC----CC +

2. Porto di controllo

Z/F---- Porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.

VR ----Porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%

Terra-usato per controllo interno del bordo dell'azionamento

5V -----Tensione in uscita interna del bordo di driver

Segnale ---- Porto di uscita del segnale di impulso di velocità del motore, segnale di impulso 5V.

3. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.

4. Distanza del porto di controllo: 2.54mm, distanza del porto di potere: 3,96 millimetri

5. Attenzione di paga all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
