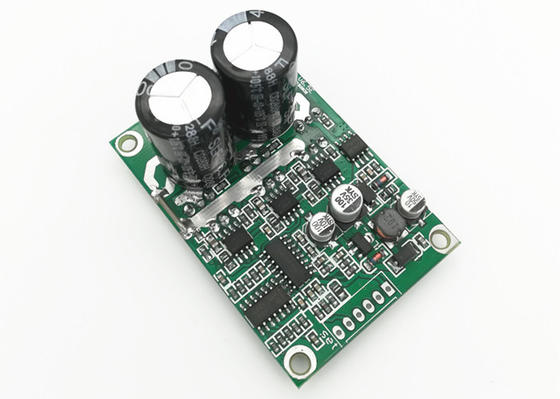

Scheda driver motore brushless CC da 700 W con regolazione della velocità della frequenza PWM

Scheda driver motore brushless DC con frequenza PWM 1-20 KHz e temperatura di lavoro -20 ℃ ~ + 85 ℃

Descrizione del prodotto:

La scheda driver brushless a corrente continua, nota anche come scheda driver brushless DC, è un driver per motori avanzato specificamente progettato per il controllo di motori brushless DC.Si tratta di una scheda driver BLDC ad alte prestazioni e ad alta efficienza con un'eccezionale precisione di regolazione della velocità di ±0,5%.È completamente compatibile con un'ampia gamma di tensioni di ingresso da 36 V a 72 V CC e può supportare fino a 16 A di corrente massima.La scheda è di piccole dimensioni (63 mm * 42,5 mm * 33 mm) e l'intervallo di controllo della velocità è 0-100%.È progettato per un funzionamento affidabile e regolare dei motori DC brushless.

Caratteristiche:

• Nome del prodotto:Scheda driver CC senza spazzole
• Tensione di ingresso:36V-72V CC
• Ciclo di lavoro PWM:0-100%
• Temperatura di lavoro:-20℃~+85℃
• Colore:Verde
• Misurare:63mm*42,5mm*33mm
• Tipologia di prodotto:Scheda driver motore brushless CC
• Modello di prodotto:Scheda driver BLDC

Schema elettrico:

1.Porta di controllo

1. 5V ----- Tensione di uscita interna della scheda driver
2. Segnale ---- Porta di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V.
3. Z/F ---- Porte di controllo della direzione di rotazione.Collegare "5V" ad alto livello o nessuna connessione è la direzione in avanti, collegare 0 V a basso livello o connettersi a GND è la direzione inversa.
4. VR ---- Porta di controllo della velocità.Regolazione della velocità lineare della tensione analogica 0,1 v -5 V, la resistenza di ingresso è 20 K Ohm, collegare con GND quando si regola la velocità PWM in ingresso, frequenza PWM: 1-20 KHZ;Ciclo di lavoro 0-100%
5. GND—Utilizzato per il controllo interno della scheda Drive
6. Coppia: per l'uso della regolazione della coppia iniziale, assicurarsi di rimuovere i resistori per la coppia fissa sulla scheda prima di utilizzare questa funzione (contattaci se si desidera utilizzare questa funzione prima dell'uso)

2. Porta di alimentazione

MA ----motore fase A MB ---- motore fase B MC---- motore fase C GND----DC-

VCC ---- CC +

3. Utilizzare cavi schermati se la scheda driver ha una distanza superiore a 50 cm dal motore, altrimenti potrebbe causare una guida anomala, compromettendo il normale utilizzo.

4. Distanza porta di controllo: 2,54 mm, distanza porta di alimentazione: 3,96 mm

5. Prestare attenzione all'isolamento tra il MOSFET driver e il dissipatore di calore o la piastra di installazione.

Disegno dimensionale:

Applicazioni:

JUYI JYQD-V6.5E DC Brushless Motor Driver Board è la soluzione perfetta per la regolazione precisa della velocità dei motori DC brushless.Questa scheda driver DC Brushless è accuratamente progettata per garantire un'elevata precisione con una precisione di regolazione della velocità di ±0,5% e offre un'ampia tensione operativa di 36 V-72 V e una corrente massima di 16 A.Con una dimensione di 63 mm * 42,5 mm * 33 mm, questa scheda driver senza spazzole per motori CC è piccola e compatta, il che la rende adatta a un'ampia gamma di applicazioni.Il JYQD-V6.5E offre anche un'ampia gamma di temperature operative di -20 ℃ ~ + 85 ℃, fornendo prestazioni affidabili in una varietà di ambienti.

Parametri tecnici:

Personalizzazione:

FAQ:

A: Il nome del marchio della scheda driver BLDC è JUYI.

A: Il numero di modello della scheda driver BLDC è JYQD-V6.5E.

R: La scheda driver BLDC è prodotta in Cina.

R: La scheda driver BLDC è adatta a varie applicazioni industriali, come pompe idrauliche, automazione industriale.
