Scheda driver motore BLDC 12V/24V CC per controllo automazione

Descrizione del prodotto:

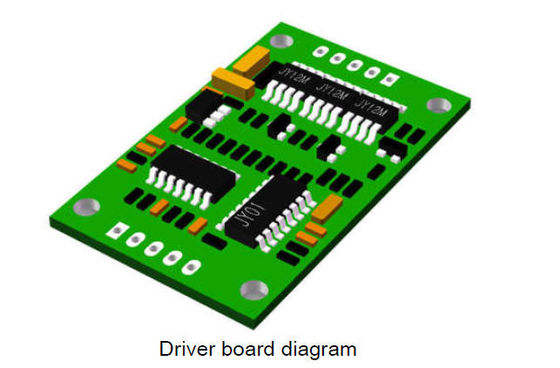

La scheda driver brushless DC JYQD-V6.7 è una scheda driver DC brushless potente e versatile progettata per applicazioni in corrente continua.È in grado di fornire fino a 3 A di corrente e di funzionare con tensioni di ingresso a 12 V e 24 V CC.È dotato di una regolazione della velocità della tensione analogica, che consente agli utenti di regolare la velocità dei loro motori CC senza spazzole.Questa scheda driver CC senza spazzole è ideale per una varietà di applicazioni come robotica, macchinari automatizzati e altro ancora.

Caratteristiche:

• Nome del prodotto:Scheda driver motore brushless CC
• Temperatura di lavoro:-20℃~+85℃
• Gamma di controllo della velocità:0-100%
• Colore:Verde
• Regolazione della velocità della tensione analogica:SÌ
• Frequenza PWM:1-20 KHz
• Tipologia di prodotto:Scheda driver motore brushless a corrente continua
• Tipologia di prodotto:Scheda driver brushless a corrente continua

Parametri tecnici:

Diagramma di strizzatura:

1. Porta di controllo

5V ----- Tensione di uscita interna della scheda driver

SC ---- Porta di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V.

Z/F ---- Porte di controllo della direzione di rotazione.Collegare "5V" ad alto livello o nessuna connessione è la direzione in avanti, collegare 0 V a basso livello o connettersi a GND è la direzione inversa.

VR ---- Porta di controllo della velocità.Regolazione della velocità lineare della tensione analogica 0,1 v -5 V, la resistenza di ingresso è 20 K Ohm, collegare con GND quando si regola la velocità PWM in ingresso, frequenza PWM: 1-20 KHZ;Ciclo di lavoro 0-100%

GND—Utilizzato per il controllo interno della scheda Drive

2. Porta di alimentazione

MA ----motore fase A

MB ---- motore fase B

MC ---- motore fase C

GND ---- CC-

VCC ---- CC +

3. Utilizzare cavi schermati se la scheda driver ha una distanza superiore a 50 cm dal motore, altrimenti potrebbe causare una guida anomala, compromettendo il normale utilizzo.

4. Distanza porta di controllo: 2,54 mm, distanza porta di alimentazione: 3,96 mm

5. Prestare attenzione all'isolamento tra il MOSFET driver e il dissipatore di calore o la piastra di installazione.

Disegno quotato:

Applicazioni:

ILScheda driver CC senza spazzole JUYI JYQD-V6.7è una scheda driver per motori brushless CC affidabile e versatile progettata per una varietà di applicazioni.È dotato di un'uscita del segnale a impulsi di velocità, una precisione di regolazione della velocità di ±0,5%, un ciclo di lavoro PWM da 0 a 100% e una regolazione della velocità della tensione analogica.Questa scheda driver per motori brushless a corrente continua è ideale per applicazioni quali robotica, elettrodomestici, automazione industriale e altre apparecchiature motorizzate.È resistente e offre prestazioni superiori con eccellenti capacità di controllo.La scheda driver DC senza spazzole JUYI JYQD-V6.7 offrirà sicuramente un'esperienza utente migliorata e un migliore controllo del motore.

Personalizzazione:

• Marca: JUYI
• Numero modello: JYQD-V6.7
• Luogo di origine: Cina
• Colore: verde
• Corrente massima: 3A
• Temperatura di lavoro: -20℃~+85℃
• Uscita segnale impulso velocità: sì
• Tensione di funzionamento: 12 V/24 V CC

Questa scheda driver senza spazzole per motori CC, nota anche come scheda driver senza spazzole CC o scheda driver senza spazzole a corrente continua, è progettata e prodotta da JUYI.Il numero del modello è JYQD-V6.7 ed è dipinto di verde.Ha un intervallo di temperatura di lavoro di -20 ℃ ~ + 85 ℃ e una corrente massima di 3 A.Inoltre, può emettere un segnale di impulso di velocità e funziona a 12 V o 24 V CC. Forniamo assistenza personalizzata e supporto tecnico.

FAQ:

• Q:Qual è il marchio di questa scheda driver BLDC?
  UN:Il marchio di questa scheda driver BLDC è JUYI.
• Q:Qual è il numero di modello di questa scheda driver BLDC?
  UN:Il numero di modello di questa scheda driver BLDC è JYQD-V6.7.
• Q:Dove viene prodotta questa scheda driver BLDC?
  UN:Questa scheda driver BLDC è prodotta in Cina.
• Q:Per quali applicazioni può essere utilizzata questa scheda driver BLDC?

 UN:Questa scheda driver BLDC può essere utilizzata per una varietà di applicazioni come robotica, automazione industriale e sistemi medicali.
