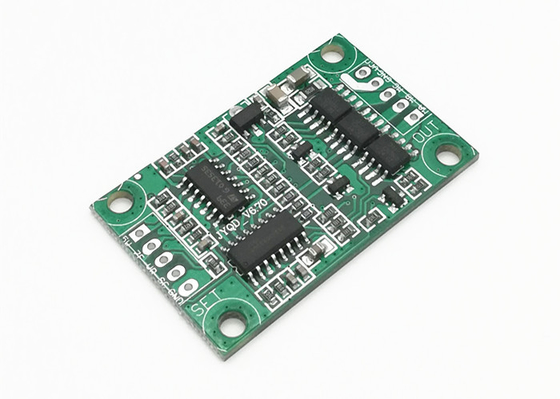

Scheda driver BLDC 12V/24V DC con regolazione della velocità Frequenza PWM 1-20KHz

Scheda driver BLDC 12V/24V DC con frequenza PWM Regolazione velocità tensione analogica 1-20KHz

Descrizione del prodotto:

NostroScheda driver DC senza spazzole, conosciuto anche comeScheda driver brushless a corrente continuaOScheda driver senza spazzole per motori CC, è una scheda driver BLDC (Brushless DC Motor) ad alte prestazioni.È progettato per fornire prestazioni e affidabilità eccellenti per le applicazioni con motori brushless CC.La scheda è dotata di un'ampia gamma di funzioni, tra cui un intervallo di temperatura di lavoro di -20 ℃ ~ + 85 ℃, modalità di controllo della velocità PWM/tensione, intervallo di controllo della velocità di 0-100% e un colore verde.Questa scheda è un'ottima scelta per qualsiasi applicazione che richieda un controllo preciso e un funzionamento affidabile di un motore DC brushless.

Caratteristiche:

• Nome del prodotto:Scheda driver BLDC
• Frequenza PWM:1-20 KHz
• Uscita segnale impulso velocità:SÌ
• Tensione di funzionamento:12V/24V CC
• Corrente massima:3A
• Modello di prodotto:JYQD-V6.7
• Specializzazione:Scheda driver senza spazzole CC, scheda driver senza spazzole motore CC

Parametri tecnici:

Applicazioni:

La scheda driver brushless a corrente continua JUYI JYQD-V6.7 è una scheda driver CC affidabile e potente, progettata per controllare la velocità e la direzione dei motori CC senza spazzole.È dotato di modalità di controllo della velocità di PWM e tensione, tensione di ingresso di 12 V/24 V CC, uscita del segnale a impulsi di velocità e tensione operativa di 12 V/24 V CC.È ideale per applicazioni che richiedono un controllo preciso della velocità e della direzione del motore, come la robotica, l'automazione e l'automazione industriale.

Questa scheda driver BLDC è adatta per un'ampia gamma di applicazioni, tra cui bracci robotici, attuatori lineari, stampanti 3D e linee di produzione automatizzate.È progettato per essere altamente efficiente, fornendo un controllo fluido e preciso della velocità e della direzione del motore.La scheda dispone inoltre di funzioni di sicurezza integrate, tra cui protezione da sovratensione, protezione da cortocircuito e protezione da sovracorrente.

Disegno quotato:

Diagramma di strizzatura:

1. Porta di controllo

5V ----- Tensione di uscita interna della scheda driver

SC ---- Porta di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V.

Z/F ---- Porte di controllo della direzione di rotazione.Collegare "5V" ad alto livello o nessuna connessione è la direzione in avanti, collegare 0 V a basso livello o connettersi a GND è la direzione inversa.

VR ---- Porta di controllo della velocità.Regolazione della velocità lineare della tensione analogica 0,1 v -5 V, la resistenza di ingresso è 20 K Ohm, collegare con GND quando si regola la velocità PWM in ingresso, frequenza PWM: 1-20 KHZ;Ciclo di lavoro 0-100%

GND—Utilizzato per il controllo interno della scheda Drive

2. Porta di alimentazione

MA ----motore fase A

MB ---- motore fase B

MC ---- motore fase C

GND ---- CC-

VCC ---- CC +

3. Utilizzare cavi schermati se la scheda driver ha una distanza superiore a 50 cm dal motore, altrimenti potrebbe causare una guida anomala, compromettendo il normale utilizzo.

4. Distanza porta di controllo: 2,54 mm, distanza porta di alimentazione: 3,96 mm

5. Prestare attenzione all'isolamento tra il MOSFET driver e il dissipatore di calore o la piastra di installazione.
