Dettagli:
|
Tensione di funzionamento: | 12-36Vdc | Colore: | Blu |
---|---|---|---|
Temperatura di funzionamento: | -20-85℃ | Max Current: | 16A |
Uscita del segnale di impulso di velocità: | Supporto | Controllo di velocità: | PWM, tensione analogica |
Frequenza di PWM: | 1-20 KHz | Duty cycle: | 0-100% |
Regolamento di velocità di tensione analogica: | 0-5V | ||
Evidenziare: | Driver Board del motore 36VDC,Driver Board del motore della spanditrice,Driver Board della spanditrice BLDC |

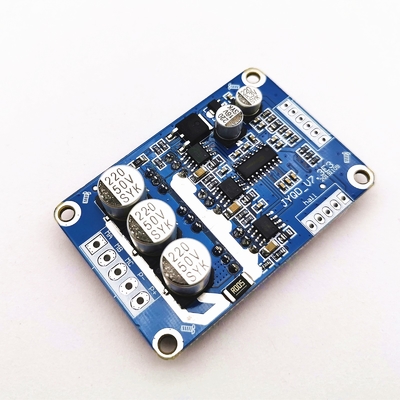

JYQD-V7.3E3 è un regolatore a corrente continua senza spazzola del motore con una dimensione compatta e un rendimento elevato. L'input di tensione di questo bordo di driver è 12-36VDC, che è utilizzato in una vasta gamma di applicazioni, se è ingegnere meccanico, automazione, robotica o veicoli elettrici, i nostri prodotti perfettamente si adatta ai vostri bisogni. Se il youare in un ambiente industriale di ottimo rendimento o in un dispositivo domestico astuto innovatore, i nostri comitati per il controllo consegna la prestazione e l'affidabilità superiori.
I nostri 12- 36 bordi di controllo motorio senza spazzola diV offrono l'output di forza motrice superiore ed il controllo di velocità preciso. Con la tecnologia avanzata di regolamento della velocità di PWM, può fare fronte facilmente alle varie situazioni del carico e raggiungere l'operazione regolare ed efficiente.
Inoltre, i nostri comitati per il controllo offrono le interfacce ricche e l'espansibilità flessibile per il collegamento e l'integrazione senza cuciture con altri dispositivi o sistemi.
Potete realizzare facilmente l'adeguamento in start-stop, di andata ed inverso, della velocità ed altre funzioni del motore attraverso il comitato per il controllo, portanti più possibilità al vostro progetto. Scelga i nostri 12- bordodi controllo motorio senza spazzola di 36V, godrete dei prodotti di alta qualità, stabili ed affidabili come pure del servizio di assistenza al cliente premuroso. Siamo commessi ad essere il vostro partner di fiducia ed a fornire un forte slancio per i vostri progetti.
MODELLO |
TEMPERATURA DI FUNZIONAMENTO (℃) |
TENSIONE DI FUNZIONAMENTO (v) |
CORRENTE DI MAX (A) |
CORRENTE CONTINUA DI FUNZIONAMENTO (A) |
REGOLAMENTO DI VELOCITÀ DI PWM (1-20KHZ) |
REGOLAMENTO DI VELOCITÀ DI TENSIONE ANALOGICA (V) |
Segnale di impulso di velocità uscita |
JYQD-V7.3E3 |
-20-85℃ |
12V-36V |
16A |
15A |
Duty cycle 0-100% |
0-5V |
√ |
1. Confermi che i parametri di potere e di tensione del motore per non superare la gamma come specificata.
2. Applicabile al motore senza spazzola di CC del corridoio con Corridoio a 120°, la linea sequenza del Corridoio di non tutti i produttori sta corrispondendo,
3. potete regolare la linea sequenza di Corridoio o la linea trifase sequenza del motore secondo la situazione reale, per raggiungere il migliore effetto movente.
JYQD-V7.3E3 è bordo di driver senza alloggio e dissipatore di calore, può guidare il motore inferiore a 100 watt senza alcun dissipatore di calore, ma ha bisogno della ventilazione normale.
4. Il porto di uscita 5V sul bordo dell'azionamento è vietato per collegare l'attrezzatura di potere esterno. È soltanto applicabile al potenziometro o al commutatore esterno per adeguamento della velocità, commutazione e l'operazione permettere
porto 1.Control
5V — Tensione in uscita interna del bordo di driver, potenziometro esterno o commutatore per adeguamento di velocità e l'operazione di inversione
Z/F — porti giranti di controllo di direzione. Colleghi l'alto livello «5V» o non non si colleghi è la direzione di andata, collegare 0 V a basso livello o collegarsi a terra è la direzione inversa.
VR — porto di controllo di velocità. Il regolamento lineare 0.1v -5V della velocità di tensione analogica, la resistenza d'ingresso è ohm 20K, si collega con terra quando regolamento di velocità dell'input PWM, frequenza di PWM: 1-20KHZ; Duty cycle 0-100%
EL — permetta al controllo del porto. Colleghi 5V o non colleghi per permettere l'operazione, colleghi la terra per vietare l'operazione.
Uscita del segnale di impulso di velocità del segnale
Terra-usato per controllo interno del bordo di driver
porto 2.Power
MA ----fase A del motore
MB ---- fase B del motore
MC---- fase C del motore
P- ----CC
P+----CC +
porto del sensore 3.Hall
Ha--- Corridoio
HB---Corridoio b
Hc---Corridoio c
Terra---Terra
5V---uscita 5V
4. Usi i cavi schermati se il bordo di driver ha più di 50 distanze di cm dal motore, altrimenti può condurre all'azionamento anormale, colpente l'uso normale.
distanza del porto 5.Control: 2.54mm, distanza del porto di potere: 3,96 millimetri
attenzione 6.Pay all'isolamento fra il MOSFET del driver ed il dissipatore di calore o il piatto dell'installazione.
I nostri bordi di driver di BLDC ampiamente uesed in ingegnere meccanico, automazione, robotica o veicoli elettrici, ecc.
1.Q: Posso ordinare del campione?
Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili
Che cosa circa il termine d'esecuzione
2.It sta spendendo generalmente i 30 giorni dopo voi che effettuate il pagamento.
3.Do voi fornire il supporto di tecnologia?
SÌ. La nostra società ha forte capacità di R & S, noi può fornire il supporto di tecnologia se avete bisogno di.
4. Come spedire a noi?
Spediremo le merci a voi secondo il DHL o UPS o FEDEX ecc
5. Come posso conoscere il prodotto sono adatto me?
In primo luogo, dovete fornirci più informazioni dei dettagli sul prodotto. Raccomanderemo l'oggetto a voi secondo il vostro requisito della specificazione. Dopo che confermate, prepareremo i campioni a voi. inoltre offriremo gli avanzamenti di qualche merce secondo il vostro uso del prodotto.
