Name: JYQD-V7.3E2 BLDC Motor Driver 12-36VDC 15A PWM Controllo
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E2
Price: 8.90 USD
Availability: InStock

MOQ:	1
prezzo:	$7.90-9.90

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Jiangsu, Cina

Marca

Bextremeshell

Numero di modello

JYQD-V7.3E2

Tensione di ingresso:

12-36Vdc

Potenza nominale:

350W

Potenza massima:

500 W.

Corrente massima:

15a

Algoritmo di controllo:

onda quadra

Dimensioni:

63 mm x 42,5 mm x 20 mm

Controllo della velocità:

PWM/0-5V

Feedback di velocità:

SÌ

Temperatura di lavoro:

-10°C a 60°C

Frequenza PWM:

1K-20kHz

Duty cycle di PWM:

0-100%

Ampiezza PWM:

Distanza della porta di controllo:

2,54 mm

Distanza della porta di potenza:

3.96mm

Angolo della sala:

120 °

Evidenziare:

Controllo PWM del motore BLDC 15A

Tabella di guida BLDC 12-36VDC

motore con controllo PWM

Descrizione del prodotto

JYQD-V7.3E2 BLDC Motor Driver

Input 12-36VDC, corrente di lavoro 15A per il motore BLDC del sensore Hall con controllo PWM

Attributi del prodotto

Tipo di accessorio	Autista
Per uso con/prodotti correlati	Motore BLDC

Parametri principali del driver del motore BLDC

Modello n.JYQD-V7.3E2

Input di potenza:12-36VDC

Potenza nominale:350 W

Idoneità:Motore sensore Hall

Potenza massima:500 W

corrente massima:15A

Protezione:Supercorrente, cortocircuito, sovra tensione, sotto tensione, rotore bloccato, surriscaldamento

Algoritmi di controllo:Onda quadrata

Dimensioni:63 mm x 42,5 mm x 20 mm

Controllo della velocità:PWM/0-5V

Segnale di uscita di feedback di velocità:- Sì, sì.

Temperatura di lavoro:-10°C -60°C

Applicazioni per il driver del motore BLDC

JYQD-V7.3E2 BLDC motor driver board è una scheda driver brushless a corrente continua progettata per controllare i motori brushless DC e fornire un range di regolazione della velocità preciso da 0 a 100%.Gli algoritmi di controllo di questo prodotto sono basati su onde quadrate che promuovono la sua stabilità e precisione.

Questa scheda del conducente è adatta a una vasta gamma di applicazioni, tra cui:

Skateboard elettrici
Scooter elettrico
Sedie a rotelle elettriche
Hoverboard
Droni
Monociclo elettrico
Motoped elettrico
Go kart elettrico
Auto RC
Robot industriale
Cintura trasportatrice logistica
Attrezzature di automazione
Macchine CNC
Macchine per il taglio del prato a motore
Elettronica di consumo
Apparecchi per la casa
Apparecchiature industriali

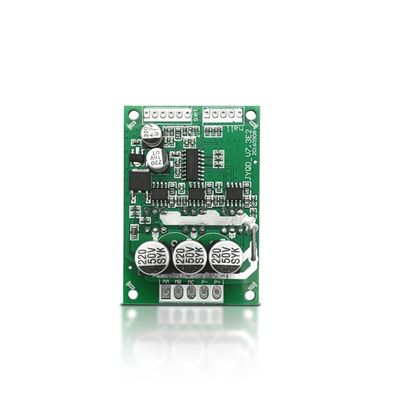

Aspetto del driver del motore BLDC

Linee guida per l'applicazione

Confirmare che i parametri di tensione e potenza del motore non superano l'intervallo specificato.
Applicabile ai motori a corrente continua senza spazzole Hall con Hall a 120°.Potrebbe essere necessario regolare la sequenza della linea Hall o la sequenza della linea di tre fasi del motore in base alla situazione reale per ottenere il miglior effetto di guida.
JYQD-V7.3E2 è una scheda driver senza alloggiamento e dissipatore termico.
La porta di uscita a 5 V sulla scheda motrice è vietata per il collegamento di apparecchiature di alimentazione esterne.commutazione e funzionamento abilitante.

Cablaggio del driver del motore BLDC

1Porta di controllo.

5V- tensione di uscita interna della scheda del guidatore, potenziometro esterno o interruttore per regolazione della velocità e per il funzionamento di inversione
Z/F- Porti di controllo della direzione rotanti
VR- Porta di regolazione della velocità.
L.L.- Abilita il controllo del porto.
Segnale- Uscita del segnale di impulso di velocità
GND- Utilizzato per il controllo interno della scheda del conducente

2Porta di alimentazione.

MA- fase motoria A
MB- fase motoria B
MC- fase motoria C
P-- D.C.
P+- DC +.

3Porta sensore Hall

Ah, si '.- Sala a.
Hb- Sala B.
Hc- Sala C.
GND- GND
5V- 5V di uscita

4. Utilizzare fili blindati se la scheda del conducente si trova a più di 50 cm dal motore.

5Distanza da porta di controllo: 2.54 mm, distanza da porta di alimentazione: 3.96 mm

6. Prestare attenzione all'isolamento tra il driver MOSFET e il dissipatore o la piastra di installazione.

Dimensioni del conducente del motore BLDC

Tecnica di produzione

Informazioni sull'imballaggio

Il driver del motore BLDC è ben confezionato in un sacchetto antistatico individuale.

Domande frequenti

1Qual e' il tempo di consegna?
Campione: entro 5 giorni
Ordine di massa: tra 2-3 settimane

2: Qual è il MOQ?
1 set per tutti i prodotti in serie

3Qual è la garanzia del guidatore del motore BLDC?
12 mesi dalla data di consegna

4: Come sta il supporto tecnico?
Offriamo servizio 1-1 e supporto tecnico
