Name: JYQD-V7.3E3 BLDC Motor Driver 12-36VDC 500W PWM Controllo
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E3
Price: 8.90 USD
Availability: InStock

MOQ:	1
prezzo:	$7.90-9.90

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Jiangsu, Cina

Marca

Bextremeshell

Numero di modello

JYQD-V7.3E3

Tensione di ingresso:

12-36Vdc

Potenza nominale:

350W

Potenza massima:

500 W.

Corrente massima:

15a

Algoritmo di controllo:

onda quadra

Dimensioni:

63 mm x 42,5 mm x 20 mm

Controllo della velocità:

PWM/0-5V

Feedback di velocità:

SÌ

Temperatura di lavoro:

-10°C a 60°C

Frequenza PWM:

1K-20kHz

Duty cycle di PWM:

0-100%

Ampiezza PWM:

Distanza della porta di controllo:

2,54 mm

Distanza della porta di potenza:

3.96mm

Tipo di motore:

Motore sensore Hall

Evidenziare:

Conducibile del motore BLDC 500W PWM

Tabella di guida BLDC 12-36VDC

motore con controllo PWM

Descrizione del prodotto

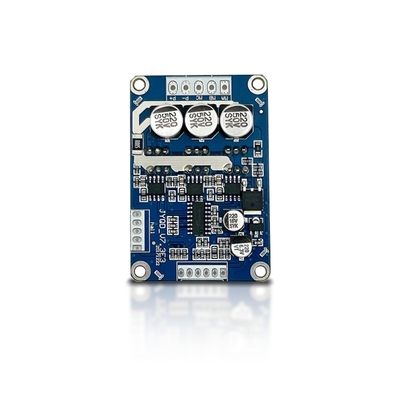

JYQD-V7.3E3 BLDC Motor Driver

Input 12-36VDC, potenza massima di 500W, con controllo PWM, compatibile con Arduino

Specificativi del prodotto

Attributo	Valore
Tipo di accessorio	Autista
Utilizzatori	Motore
Prodotti compatibili	Motore BLDC

Caratteristiche chiave

Modello n.JYQD-V7.3E3
Input di potenza:12-36VDC
Potenza nominale:350 W
Max Power:500 W
Corrente massima:15A
Protezione:Supercorrente, cortocircuito, sovra tensione, sotto tensione, rotore bloccato, surriscaldamento
Algoritmi di controllo:Onda quadrata
Dimensioni:63 mm × 42,5 mm × 20 mm
Controllo della velocità:PWM/0-5V
Feedback di velocità:Uscita del segnale disponibile
Temperatura di funzionamento:-10°C a 60°C

Applicazioni

La scheda di comando del motore BLDC JYQD-V7.3E3 è progettata per una regolazione precisa della velocità dei motori senza spazzole DC da 0 a 100%.Il suo algoritmo di controllo delle onde quadrate garantisce stabilità e precisione per varie applicazioni:

Utilizzazioni comuni:

Dischi e scooter elettrici
Carrozzine e hoverboard elettrici
Droni e veicoli RC
Autoveicoli elettrici
Robot industriali e apparecchiature di automazione
Macchine CNC e sistemi di trasporto
Macchine per il taglio del prato a motore
elettronica di consumo e elettrodomestici

Immagini del prodotto

Linee guida per l'installazione

Assicurarsi che i parametri di tensione e potenza del motore siano entro il range specificato
Compatibile con motori a corrente continua senza spazzole Hall a 120° (potrebbe essere necessario regolare la sequenza della linea Hall)
Non è richiesto un dissipatore di calore per motori inferiori a 100 W (assicurare una corretta ventilazione)
Port di uscita 5V è solo per regolare la velocità - non collegare le apparecchiature di alimentazione esterne

Diagramma di cablaggio

Dettagli della connessione:

Porti di controllo:5V, Z/F (direzione), VR (velocità), EL (abilitato), segnale (feedback), GND
Porte di alimentazione:MA, MB, MC (fase motoria), P+, P- (potenza CC)
Porte del sensore Hall:Ha, Hb, Hc, GND, 5V
Utilizzare fili blindati per le distanze superiori a 50 cm tra conducente e motore
Passaggio della porta di controllo: 2,54 mm; passaggio della porta di alimentazione: 3,96 mm
Assicurare un adeguato isolamento tra il driver MOSFET e il dissipatore di calore/piastra di installazione

Dimensioni

Processo di produzione

Imballaggio

Ogni driver del motore BLDC è imballato in modo sicuro in un sacchetto antistatico individuale.

Domande frequenti

Tempo di consegna:Campioni in 5 giorni; ordini di massa in 2-3 settimane
MOQ:1 set per tutti i prodotti in serie
Garanzia:12 mesi dalla data di consegna
Supporto tecnico:Servizio dedicato 1 su 1 disponibile
