Name: Driver motore BLDC JYQD-V7.5E 36-72VDC 500W con controllo PWM
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.5E
Price: 9.90 USD
Availability: InStock

MOQ:	1
prezzo:	$8.90-10.90

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Jiangsu, Cina

Marca

Bextremeshell

Numero di modello

JYQD-V7.5E

Tensione di ingresso:

36-72VDC

Potenza nominale:

350W

Potenza massima:

500 W.

Corrente massima:

15a

Algoritmo di controllo:

onda quadra

Dimensioni:

63 mm x 42,5 mm x 33 mm

Controllo della velocità:

PWM/0-5V

Feedback di velocità:

SÌ

Temperatura di lavoro:

-10°C a 60°C

Frequenza PWM:

1K-20kHz

Duty cycle di PWM:

0-100%

Ampiezza PWM:

Distanza della porta di controllo:

2,54 mm

Distanza della porta di potenza:

3.96mm

Tipo di motore:

Motore sensore Hall

Evidenziare:

Driver motore BLDC 500W con PWM

Scheda driver BLDC 36-72VDC

Driver motore BLDC con controllo PWM

Descrizione del prodotto

Driver del motore BLDC JYQD-V7.5E

Ingresso 36-72VDC, potenza massima da 500 W, con controllo PWM, compatibile Arduino

Attributo	Valore
Tipo di accessorio	Driver del motore
Per l'uso con	Motore BLDC

Parametri principali del driver del motore BLDC

Modello n.:JYQD-V7.5E

Input di potenza:36-72vdc

Potenza nominale:350W

IDENTION:Motore del sensore Hall

Max Power:500 W.

Corrente massima:15a

Protezione:Over-corrente, corto circuito, eccessiva tensione, in tensione, rotore bloccato, riscaldamento eccessivo

Algoritmi di controllo:Onda quadra

Dimensioni:63 mm × 42,5 mm × 33 mm

Controllo della velocità:PWM/0-5V

Output del segnale di feedback di velocità:SÌ

Temp di lavoro:-10 ℃ a 60 ℃

Applicazioni del driver del motore BLDC

La scheda Driver del motore BLDC JYQD-V7.5E è una scheda di driver senza spazzole a corrente continua progettata per controllare i motori senza spazzole DC con una regolamentazione di velocità precisa dallo 0 al 100%. I suoi algoritmi di controllo delle onde quadrate garantiscono stabilità e precisione, rendendolo adatto a varie applicazioni.

Skateboard elettrico

Scooter elettrico

Sedia a rotelle elettrica

Hoverboard

Droni

Unciclo elettrico

MOPED ELETTRICO

Electric Go Kart

Auto rc

Robot industriale

Cintura di trasportatore logistica

Attrezzatura di automazione

Macchine a CNC

Falciatrici da prato semoidali

Elettronica di consumo

Elettrodomestici

Attrezzatura industriale

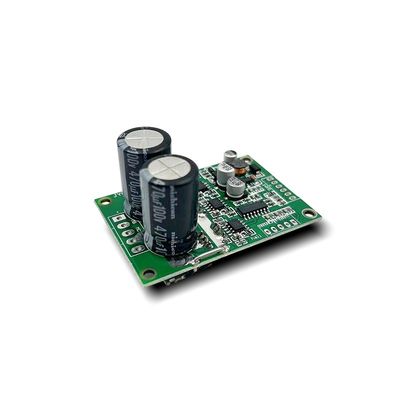

Aspetto del driver del motore BLDC

Linee guida per l'applicazione

Conferma che i parametri di tensione e di potenza del motore non superano l'intervallo specificato.
Applicabile al motore DC senza spazzole senza spazzole con sala a 120 °. Potrebbe essere necessario regolare la sequenza della linea di sala o la sequenza di linee trifase del motore per un effetto di guida ottimale.
Questa tavola da conducente viene fornita senza alloggiamento e dissipatore di calore. Può guidare motori inferiori a 100 watt senza dissipatore di calore ma richiede una normale ventilazione.
La porta di uscita 5V è solo per potenziometro esterno o interruttore per la regolazione della velocità, la commutazione e il funzionamento di abilitazione. Non collegare l'attrezzatura di alimentazione esterna.

Cablaggio del driver del motore BLDC

1. Porta di controllo

5v- Tensione di uscita interna della scheda driver per potenziometro o switch esterno
Z/f- Controllo della direzione rotante (5V = in avanti, GND = inverso)
VR-Porta di controllo della velocità (0,1 V-5 V analogico o PWM 1K-20KHz, ampiezza 5V)
El- Abilita porta (5V = run, gnd = stop)
Segnale- Uscita del segnale dell'impulso di velocità
GND- Ground di controllo interno della scheda del conducente

2. Porta di potenza

Ma- fase motoria A
Mb- fase motoria B
MC- fase motoria C
P-- DC negativo
P+- DC positivo

3. Porta del sensore Hall

Ah- Hall a
Hb- Hall b
HC- Hall c
GND- Terra
5v- output 5V

Note importanti:Utilizzare i fili schermati se la distanza tra driver e motore supera i 50 cm. Porta della porta di controllo: 2,54 mm, porta di potenza: 3,96 mm. Garantire un adeguato isolamento tra MOSFET del driver e piastra di dissipatore/installazione.

Dimensione del driver del motore BLDC

Tecnica di produzione

Informazioni sull'imballaggio

Il driver del motore BLDC è ben imballato in una singola borsa antistatica.

FAQ

Qual è il tempo di consegna?

Esempio: 5 giorni
Ordine di massa: 2-3 settimane

Cos'è il MOQ?

1 set per tutti i prodotti in serie

Qual è la garanzia?

12 mesi dalla data di consegna

Com'è il supporto tecnico?

Offriamo assistenza 1 contro 1 e supporto tecnico
