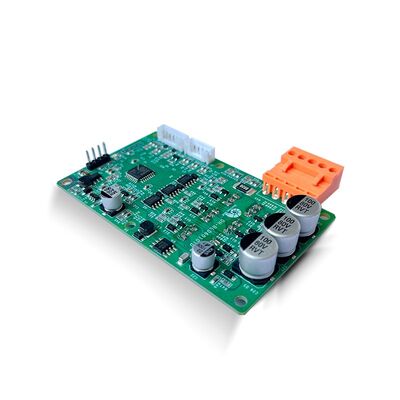

Driver motore BLDC 15-60VDC auto-adattante 500W per l'automazione industriale

DH-BLD6010TD Autodisponibile Motor Driver Voltaggio di lavoro 15-60VDC Può essere configurato tramite porta seriale.

Guida del motore BLDC
DH-BLD6010TD Manuale utente V1.0
15-60VDC, Max:20A

Caratteristiche

modalità di funzionamento Hall sensorizzata o Sensorless, supporto Hall e fasi del motore automatico abbinate tramite funzione di autoapprendimento;

la velocità di supporto in modalità di controllo a circuito aperto/a circuito chiuso;

L'accelerazione e la decelerazione sono regolabili;

modalità di regolazione della velocità: tensione 0-5V/ciclo di lavoro PWM/porta di comunicazione seriale ((UART);

abilitare il segnale di comando, l'input del segnale di direzione, l'uscita FG di feedback di velocità;

Autotest dell'hardware, sovra-corrente, cortocircuito, sovra-voltaggio, sotto-voltaggio, rotore bloccato, sovra-temperatura e altre protezioni Funzione di chiusura corrente;

Modalità di funzionamento

Il driver motore DH-BLD6010TD può funzionare in due modalità di lavoro, Hall sensori o Sensorless, durante il driver di accensione, il conducente rileva il segnale Hall, se il segnale Hall non è collegato,o il segnale di Hall è difettosoIn caso contrario, l'azionamento funziona in modalità Hall.

Quando il conducente è abilitato, quando il segnale di comando è superiore al ciclo di funzionamento di partenza (configurato tramite la porta seriale), il conducente inizia a partire,e quando il segnale di comando è inferiore al ciclo di funzionamento di partenza, il conducente è in modalità standby e il motore si ferma.
Esistono un totale di 6 sequenze di combinazione per i segnali di Hall Ha, Hb e Hc, e una di esse è la sequenza di fase corretta.
(1) la velocità e la potenza di rotazione in avanti e in indietro sono approssimativamente uguali,
(2) la potenza di uscita e la corrente sono normali durante l'aumento graduale del comando al massimo.l'alimentazione deve avere una misura limite di corrente per evitare incidenti.
Questo driver supporta la funzione di autoapprendimento della sequenza del segnale di Hall, collega il cavo di alimentazione, il segnale di Hall e il segnale di controllo, la porta seriale invia le istruzioni AA 01 1E 01 00 00 00 CC,il conducente esegue l'autoapprendimento della sequenza del segnale del sensore Hall, LED lampeggia 13 volte e si spegne per 2 secondi per indicare che l'apprendimento Xi è completato, e l'istruzione di controllo è zero, e può funzionare normalmente.
In modalità Sensorless, le linee di fase dei motori U, V e W possono essere collegate arbitrariamente, e due delle fasi possono essere scambiate arbitrariamente, e il motore può essere invertito,e il segnale esterno F/R può anche fare il motore in inversioneIn modalità senza sensori, il segnale F/R può essere configurato tramite la porta seriale per avere effetto immediatamente o quando il motore è fermato.
Configurazione della porta seriale per la modalità di velocità a circuito aperto/a circuito chiuso;

Descrizione del porto

Diagramma di cablaggio

Dimensioni dell'impianto
