Dettagli:
|
Tensione di funzionamento: | 4,5 v-5.5 V. | Temperatura di lavoro: | -55-125 ℃ |
---|---|---|---|
Determini il modo: | SPWM | Motore adattabile: | motore sensorless |
Segnale di velocità: | sì | Protezione di sovraccarico: | sì |
Evidenziare: | Microcontroller IC di controllo di velocità,Microcontroller senza spazzola IC del motore,regolatore di velocità del motore di CC di 12 volt |

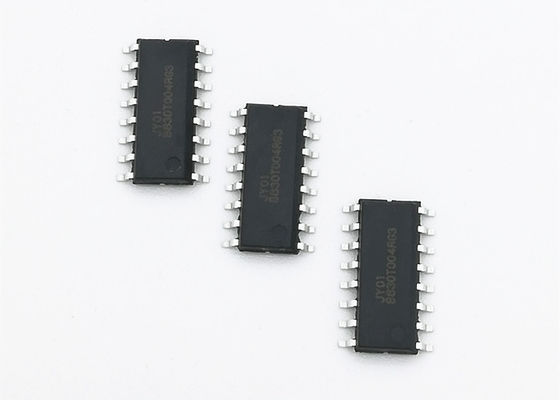

Regolatore senza spazzola sensorless IC del motore di CC di JY02A
JY02A è ASIC per il motore senza spazzola sensorless di CC, con il circuito periferico semplice, la funzione perfetta, la dimensione compatta, la ricerca degli errori semplice (quasi non non mettere a punto), l'alta efficienza dell'azionamento, l'applicazione flessibile, ampiamente l'applicazione, ecc.
JY02A è un'applicazione pura IC dell'hardware, che risolvono la difficoltà di scrittura dei programmi. JY02A internamente solidifica vari circuiti di controllo senza spazzola sensorless dell'azionamento del motore di CC, quale il circuito adattabile di inizio, circuito della compensazione di potere, circuito di correzione del valore di Q, equalizzazione, circuito di rilevazione di fase, circuito di decodifica bidirezionale dell'operazione, circuito di protezione del bloccato-rotore, circuito di rilevazione della forza controelettromotrice, rilevazione corrente & il circuito di controllo, la rilevazione di tensione & il circuito di protezione, ecc., dopo molto una poca quantità di adeguamento componente esterno, possono guidare il vario motore senza spazzola sensorless di CC, JY02A ha certa capacità d'avviamento, che è molto importante nella maggior parte delle applicazioni.
JY02A può applicarsi al motore senza spazzola trifase di CC con il collegamento del triangolo «e»» «di Y.
Applicazioni: spazzare i robot, pompe idrauliche automobilistiche, pompe di circolazione parete-appese della caldaia, pompe di innesco domestiche, generatori dell'ossigeno, vari fan/ventilatori, cacciaviti elettrici, tende elettriche, porte automatiche, pompe di olio idraulico, pompe di aria ad alta pressione, compressori automobilistici del condizionamento d'aria, compressore senza spazzola di CC, carrello del AGV, varia logistica del ciclo e lineare che ordinano attrezzatura, falciatrice da giardino, spruzzatore, elica subacquea, ecc.
Caratteristiche funzionali:
tensione ☆Working: una temperatura ☆Working di 4,5 v-5.5 V.: -55-125 ℃
modo ☆Drive: Motore ☆Adaptive di SPWM: Motore di Sensorless BLDC
controllo di ☆Direction: Inversione del ☆Soft di CW/CCW: Sì
segnale ☆Speed: Sì protezione del ☆Overload: Sì
ciclo chiuso ☆Current: Azionamento corrente sì ☆Constant: Sì
protezione ☆Blocking: Regolamento sì ☆Starting di coppia di torsione: Sì
iniziare del ☆Soft: Tecnologia sì ☆Special: Funzione completa di inizio di sicurezza di stato di JYKJ
adeguamento ☆Speed: funzione lineare di autoadattamento di ☆EAI
Modo e parametri dell'azionamento di JY02A:
1: Uscita superiore dell'azionamento PWM di fase di UH/VH/WH, segnale inferiore di commutazione dell'azionamento di fase di UL/VL/WL
l'uscita, questo modo dell'azionamento è un modo economico ridurre i costi dell'hardware, specialmente dentro
applicazione dei driver ad alta tensione ed ad alta potenza del motore. la modalità di output superiore dell'azionamento PWM è
più circuito più facile e più alta stabilità che modalità di output inferiore dell'azionamento PWM.
2: La frequenza di PWM di JY02A è 13KHz, che non solo considera il completo
il rapporto di efficienza e di rumore, ma inoltre aumenta il potere e riduce il consumo di energia
del circuito di azionamento. La coppia di torsione del motore è superiore a quella di 20KHz sotto lo stessi
alimentazione elettrica.
Impulso di JY02A
Prenda prego una nota che uscita di JY02A un segnale di impulso durante commutare del motore di BLDC
fase ogni volta. Significa JY02A per non produrre un impulso quando il giro del motore un giro. Per
esempio come rappresentazione schematica seguente: suo un rotore interno, 2 paia del motore del palo, significa
il motore deve commutare la fase per 6 volte per ogni giro, in modo da JY02A produrrà 6 impulsi ciascuno
motore rotondo
