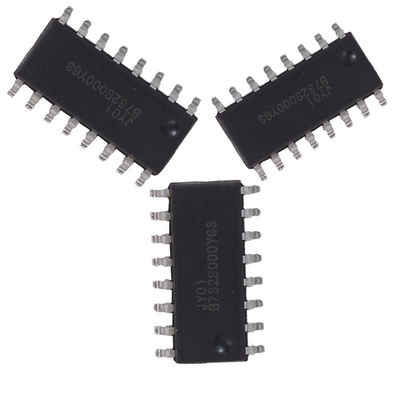

JY01 3 driver IC del motore di Hall Sensor Sensorless BLDC di fase

Controllo motorio senza spazzola IC di CC JY01 per il motore di Hall Sensor Or Sensorless BLDC

Caratteristiche JY01

JY01 è controllo progettato speciale IC per il driver senza spazzola del motore di CC, applicato al motore del sensore BLDC di Corridoio o il motore sensorless di BLDC, il suo facile all'applicazione, circuito periferico è bassi costi semplici e, il modo dell'azionamento di SPWM con alta efficienza a basso rumore e, qualità stabile ed il supporto tecnico professionale, JY01 è stato approvato rapidamente da molti ingegneri elettronici.

JY01 è stato ampiamente usato in molti campi, come: fan senza spazzola di CC, pompa senza spazzola di CC, falciatrice da giardino, motorino, automobile equilibrata, robot, strumenti ed attrezzature scientifiche, pompa del carburante automatica, Windows elettrico, adeguamento elettrico del sedile, fan del condizionamento d'aria, adeguamento elettrico del retrovisore, quali gli elettrodomestici quali gli aspirapolveri, il condizionamento d'aria, l'impianto sanitario, i giocattoli dei bambini di qualità superiore, l'aeromodellino, le automobili di modello, il modello, ecc.; Inoltre è stato ampiamente usato in apparecchi manuali quali le macchine per la frantumazione, i trapani di mano, le macchine per incidere, i cacciaviti elettrici, ecc

Caratteristiche

Tensione di funzionamento: 4,5 v-5.5 V.
Temperatura di lavoro: -40-85 ℃
Modo dell'azionamento: SPWM
Modo dell'azionamento di Daul: Con senor di Corridoio o sensorless
Motore adattabile: nessun motore del corridoio/motore del corridoio.
Controllo di guida: positivo/negazione
Inversione morbida: Sì
Segnale di velocità: Sì
Protezione di sovraccarico: Sì
Ciclo chiuso corrente: Sì
Azionamento corrente costante: Sì
Blocco della protezione: Sì
Iniziare morbido: sì
Tecnologia speciale: Funzione completa di inizio di sicurezza di stato di JYKJ
Adeguamento di velocità: lineare
Periodo morbido di inizio: 1 S, 3 S, 10S facoltativo

JY01 è integrato 2 in 1 controllo IC per Corridoio o il motore senza spazzola sensorless di CC, a cui lo rende molto facile
l'applicazione in uso, presta prego attenzione prima di progettazione e dell'applicazione di circuito.
1: JY01 per il driver del motore del sensore di Corridoio, collegano il Pin 1 al Vss o collegano il potere di attimo 5V sopra, JY01 guideranno come modo di corridoio.
2: JY01 per il driver del motore di Sensorless, offerta 0.1V -4V al Pin 1, JY01 guiderà come modo di Sensorless.
Il Pin 1 è perno multifunzionale, là è tre condizioni di funzionamento:
1: JY01 nelle impostazioni applicazioni quando potere sopra.
2: Questo perno è permette al perno di controllo in corso di corridoio, tensione ad alto livello è azionamento normale, tensione a basso livello è
vietare-azionamento (nessun'uscita)
3: Questo perno è perno di adeguamento di coppia di torsione di inizio in corso di Sensorless, gamma di tensione: 0.1V-2V.
Confermi prego lo stato dell'applicazione di JY01 prima della progettazione.

a) Regolazione di coppia di torsione di inizio: La regolazione di coppia di torsione di inizio è importante per il motore sensoless che comincia,
La coppia di torsione di inizio è riferita con la prestazione del motore. il motore non si avvierà o duro non si avvierà se
la coppia di torsione di inizio è piccola, il motore scuoterà o invertendo se la coppia di torsione di inizio è troppo alta.
La ricerca degli errori di richiesta iniziale secondo il carico di motore, segue i punti così segue:
i.Connect un potenziometro 20K a 0 V ed a 5 V, il perno medio si collegano al perno di JY01 IC I.
ii. Regoli il potenziometro a 0 V (coppia di torsione 0 di inizio) quando potere sopra.
III. Segnale di entrata di regolamento di velocità al perno di VR da 0V a 5V e controllare l'inizio del motore oppure no
dispositivo di venipunzione. Se il motore non può iniziare o iniziare anormale, può poi aggiungere il valore del potenziometro a 0,1 V
punto III di ripetizione, se il motore ancora non iniziare, quindi non aggiungere a 0.2V/0.3V/0.4V del potenziometro e
ripeti punto III fino all'inizio del motore.
v.If che il motore che inverte quando l'inizio, significa la coppia di torsione di inizio è alto, dovrebbe ridurre l'inizio
la coppia di torsione per l'inizio normale, inversione di tempo altrimenti molto danneggierà il motore ed il MOSFET.
b) Protezione di sovraccarico e regolazione di campionamento corrente di resistenza: JY01 ha sovraccarico perfetto
funzione della protezione, ha la protezione di sovraccarico e funzione corrente anormale della protezione
quando il valore di campionamento corrente R della resistenza è insieme corretto. Quando è la tensione del perno incontrarsi a
0.1V, monitoraggio di sovraccarico comincerà e si gira verso lo stato corrente costante, la corrente di azionamento non non
cambiamento, nessuna materia la tensione di VR che ottengono più alta o più bassa ed il carico che si ingrandisce o
di meno. In questo stato, JY01 continuerà offrire il trasmettitore costante andare in automobile. se è la tensione del perno
il raduno a 0.2V o più, la volontà della protezione ha attivato in 4,5 μs.
Metodo di selezione di valore della R
Formula I di valore della R = 0.1/R
Io: valore di corrente costante (unità: Amp)
0,1: JY01 è tensione del perno
R: resistenza corrente di limite (unità: Ohm)
Per esempio: attività in corso: 3A, insieme la corrente costante di sicurezza a 5A, quando il corrente
il raduno a 5A o più, il programma terrà la corrente a 5A.so secondo la formula
I=0.1/R, ohm R=0.1/5=0.02, in modo da sovraccaricano la protezione e la resistenza di campionamento corrente di potere
dovrebbe essere il mOhm 20
c) Blocco della protezione: la volontà di blocco della protezione hanno attivato e l'uscita di arresto se il motore non
il normale di inizio in 3 in secondo luogo, riduce la tensione di VR a 0 per smettere la protezione, aumenta la tensione di VR
per rimettere in moto il motore.

MANUALE DELL'UTENTE DI DOWNLOAD JY01 IC

JY01_V3.5_2018-English.pdf
