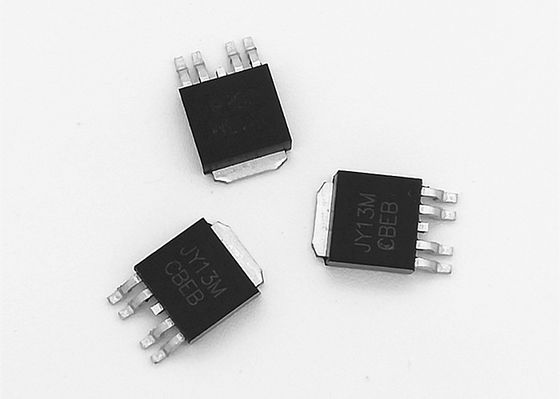

JY13M N e MOSFET di Manica 40V di P per il driver del motore di BLDC
DESCRIZIONE GENERALE
Il JY13M è i transistor del campo di potere del modo di potenziamento di logica di Manica di P e di N
Quale può fornire il RDS eccellente (SOPRA) e la tassa bassa del portone. Il complementare
I MOSFETs possono essere utilizzati in H-ponte, in invertitori ed in altre applicazioni.
CARATTERISTICHE
| Dispositivo | VBR (DSS) | RDS (SOPRA) MAX TJ =25ºC | Pacchetto |
| N-Manica | 40V | <30m>GS=10V, ID=12A | TO252-4L |
| <40m>GS=4.5V, ID=8A | |||
| P-Manica | -40V | <45m>GS=-10V, ID=-12A | |
| <66m>GS=-4.5V, ID=-8A |
●Capacità introdotta bassa
●Velocità di commutazione veloce
Valutazioni massime assolute (Ta=25ºC salvo indicazione contraria)
| Parametro | Simbolo | Manica di N | Manica di P | Unità | |
| Vuoti la tensione di fonte | VDSS | 40 | -40 | V | |
| Tensione di fonte di portone | VDSS | ±20 | ±20 | ||
| Continuo Vuoti corrente |
Ta=25ºC | Identificazione | 12 | -12 | |
| Ta=100ºC | 12 | -12 | |||
| Corrente pulsata dello scolo | IDM | 30 | -30 | ||
| Potere massimo Dissipazione |
Ta=25ºC | Palladio | 2 | W | |
| Ta=70ºC | 1,3 | ||||
| Giunzione e stoccaggio Gamma di temperature |
TJ TSTG | -55 - 150 | ºC | ||
| Resistenza termica Giunzione ad ambientale |
RθJA | 10s | 25 | ºC/W | |
| Costante | 60 | ||||
| Resistenza termica Giunzione da rivestire |
RθJC | 5,5 | 5 | ºC/W |
Caratteristiche elettriche (Ta=25ºC salvo indicazione contraria)
| Simbolo | Parametro | Circostanze | Min | Tipo | Massimo | Unità | |
| Elettricità statica | |||||||
| VGS (Th) | Soglia del portone Tensione |
VDS =VGS, IDENTIFICAZIONE =250UA | N-Ch | 1,7 | 2,5 | 3,0 | V |
| VDS =VGS, IDENTIFICAZIONE =-250UA | P-Ch | -1,7 | -2 | -3,0 | |||
| IGSS | Perdita del portone Corrente |
VDS =0V, VGS =±20V | N-Ch | ±100 | Na | ||
| P-Ch | ±100 | ||||||
| IDSS | Tensione zero del portone Vuoti corrente |
VDS =40V, VGS =0V | N-Ch | 1 | uA | ||
| VDS =-40V, VGS =0V | P-Ch | -1 | |||||
| IDENTIFICAZIONE (SOPRA) | Scolo dello Su stato Corrente |
VDS =5V, VGS =10V | N-Ch | 30 | |||
| VDS =-5V, VGS =-10V | P-Ch | -30 | |||||
| RDS (SOPRA) | Scolo-fonte Su stato Resistenza |
VGS =10V, IDENTIFICAZIONE =12A | N-Ch | 24 | 30 | mΩ | |
| VGS =-10V, IDENTIFICAZIONE =-12A | P-Ch | 36 | 45 | ||||
| VGS =4.5V, IDENTIFICAZIONE =8A | N-Ch | 31 | 40 | ||||
| VGS =-4.5V, IDENTIFICAZIONE =-8A | P-Ch | 51 | 66 | ||||
| VSD | Diodo di andata Tensione |
È =1.0A, VGS =0V | N-Ch | 0,76 | 1,0 | V | |
| È =-1.0A, VGS =0V | P-Ch | -0,76 | -1,0 |
MANUALE DELL'UTENTE DI DOWNLOAD JY13M
