Dettagli:
|
| Tensione di Scolo-fonte: | 100 V | tensione di Portone-fonte: | ±20V |
|---|---|---|---|
| Dissipazione di potere massima: | 210W | Corrente pulsata dello scolo: | 395A |
| Alta tensione: | sì | recupero inverso del corpo: | sì |
| Evidenziare: | regolatore CI del motore del bldc per il veicolo elettrico,chip di regolatore del motore del bldc,regolatore senza spazzola CI del motore di CC |
||

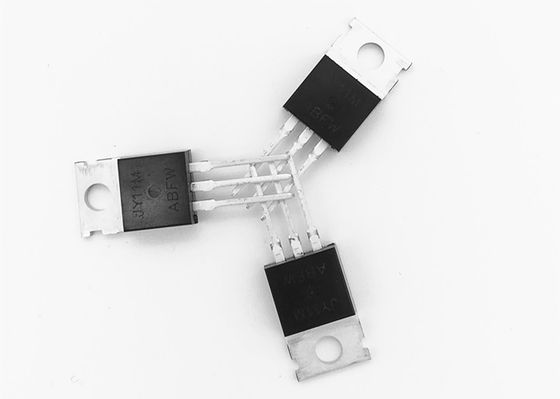

MOSFET di potere di JY11M N Channel Enhancement Mode
DESCRIZIONE GENERALE
Il JY11M utilizza le tecniche di trattamento dell'ultima fossa per raggiungere l'alta cellula
la densità e riduce la su resistenza con l'alta valutazione ripetitiva della valanga. Questi
le caratteristiche si combinano per rendere a questa progettazione un dispositivo estremamente efficiente ed affidabile per
uso nell'applicazione di commutazione di potenza e un'ampia varietà di altre applicazioni.
CARATTERISTICHE
●100V/110A, RDS (SOPRA) =6.5MΩ@VGS=10V
●Commutazione veloce e recupero inverso del corpo
●Completamente ha caratterizzato la tensione e la corrente di valanga
●Pacchetto eccellente per buona dissipazione di calore
APPLICAZIONI
●Applicazione di commutazione
●Circuiti duro commutati ed ad alta frequenza
●Gestione di potere per i sistemi dell'invertitore
Valutazioni massime assolute (Tc=25ºC salvo indicazione contraria)
| Simbolo | Parametro | Limite | Unità | |
| VDS | Tensione di Scolo-fonte | 100 | V | |
| VGS | Tensione di Portone-fonte | ± 20 | V | |
| Identificazione | Scolo continuo Corrente |
Tc=25ºC | 110 | |
| Tc=100ºC | 82 | |||
| IDM | Corrente pulsata dello scolo | 395 | ||
| Palladio | Dissipazione di potere massima | 210 | W | |
| TJ TSTG | Temperatura di funzionamento di stoccaggio e della giunzione Gamma |
-55 - +175 | ºC | |
| RθJC | Resistenza-giunzione termica da rivestire | 0,65 | ºC/W | |
| RθJA | Resistenza-giunzione termica ad ambientale | 62 |
Caratteristiche elettriche (Ta=25ºC salvo indicazione contraria)
| Simbolo | Parametro | Circostanze | Min | Tipo | Massimo | Unità |
| Caratteristiche statiche | ||||||
| BVDSS | Scolo-fonte Tensione di ripartizione |
VGS =0V, ID =250UA | 100 | V | ||
| IDSS | Tensione zero del portone Vuoti corrente |
VDS =100V, VGS =0V | 1 | uA | ||
| IGSS | Perdita del Portone-corpo Corrente |
=± 20V, VDS =0V di VGS | ± 100 | Na | ||
| VGS (Th) | Soglia del portone Tensione |
VDS = VGS, ID =250UA | 2,0 | 3,0 | 4,0 | V |
| RDS (SOPRA) | Scolo-fonte resistenza dello Su stato |
VGS =10V, ID =40A | 6,5 | mΩ | ||
| gFS | Di andata Transconduttanza |
VDS =50V, ID =40A | 100 | S |
MANUALE DELL'UTENTE DI DOWNLOAD JY11M
