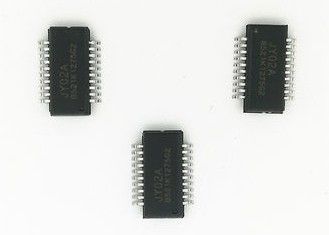

JY02A che blocca funzione senza spazzola di regolamento di IC With Starting Torque del driver del motore di CC di protezione
JY02A
Controllo motorio senza spazzola IC di CC di Sensorless
(Forma standard di JY02A)
Versione: Data V2.0: 20180530
JY02A è un'applicazione pura IC dell'hardware, che risolvono la difficoltà di scrittura dei programmi. JY02A internamente solidifica vari circuiti di controllo senza spazzola sensorless dell'azionamento del motore di CC, quale il circuito adattabile di inizio, circuito della compensazione di potere, circuito di correzione del valore di Q, equalizzazione, circuito di rilevazione di fase, circuito di decodifica bidirezionale dell'operazione, circuito di protezione del bloccato-rotore, circuito di rilevazione della forza controelettromotrice, rilevazione corrente & il circuito di controllo, la rilevazione di tensione & il circuito di protezione, ecc., dopo molto una poca quantità di adeguamento componente esterno, possono guidare il vario motore senza spazzola sensorless di CC, JY02A ha certa capacità d'avviamento, che è molto importante nella maggior parte delle applicazioni. JY02A può applicarsi al motore senza spazzola trifase di CC con il collegamento del triangolo «e»» «di Y.
Applicazioni: spazzare i robot, pompe idrauliche automobilistiche, pompe di circolazione parete-appese della caldaia, pompe di innesco domestiche, generatori dell'ossigeno, vari fan/ventilatori, cacciaviti elettrici, tende elettriche, porte automatiche, pompe di olio idraulico, pompe di aria ad alta pressione, compressori automobilistici del condizionamento d'aria, compressore senza spazzola di CC, carrello del AGV, varia logistica del ciclo e lineare che ordinano attrezzatura, falciatrice da giardino, spruzzatore, elica subacquea, ecc.
Caratteristiche funzionali:
tensione ☆Working: 4,5 v-5.5 V. temperatura ☆Working: -55-125 ℃
modo ☆Drive: SPWM motore ☆Adaptive: Motore di Sensorless BLDC
controllo di ☆Direction: CW/CCW inversione del ☆Soft: Sì
segnale ☆Speed: Sì protezione del ☆Overload: Sì
ciclo chiuso ☆Current: Sì azionamento corrente ☆Constant: Sì
protezione ☆Blocking: Sì regolamento ☆Starting di coppia di torsione: Sì
iniziare del ☆Soft: Sì tecnologia ☆Special: Funzione completa di inizio di sicurezza di stato di JYKJ
adeguamento ☆Speed: lineare Funzione di autoadattamento di ☆EAI
OSSERVAZIONE DI FUNZIONE DI NOME DI PIN
1 porta d'ingresso
C di rilevazione di EMFC BEMF si collega dopo pressione parziale di fase di W, presta attenzione per resistere alla gamma di tensione
Una velocità di 2 VR che governa entrata analogica 0-5V
Valore di rilevazione OV di tensione di 3 VOD: 3.6V, valore di LV: 0.8V
Una TERRA 0V di 4 TERRE
5 VDD 5V 4.5V--5.5V
6 è l'input corrente del segnale di ritorno di rilevazione corrente
Il segnale di FME di 7 EMF_ON ha prodotto il controllo di regolamento di FME
8 temperature di TC che individuano protezione del porto: sopra 4.53V
La protezione rimuove: sotto 3.70V
9 QD che iniziano adeguamento di coppia di torsione: 0-2.5V 0--60%
L'azionamento superiore PWM dell'azionamento di fase di 10 il UH U di fase superiore dell'uscita U ha prodotto 13KHz
11 uscita inferiore del segnale di commutazione dell'azionamento dell'azionamento di fase dell'UL U di fase inferiore dell'uscita U
L'azionamento superiore di fase di 12 VH V ha prodotto la fase che V l'azionamento superiore PWM ha prodotto 13KHz
13 l'azionamento inferiore di fase di VL V ha prodotto l'uscita inferiore del segnale di commutazione dell'azionamento di fase V
L'azionamento superiore PWM dell'azionamento di fase di 14 WH W di fase superiore dell'uscita W ha prodotto 13KHz
Uscita inferiore del segnale di commutazione dell'azionamento dell'azionamento di fase di 15 WL W di fase inferiore dell'uscita W
Controllo H di rotazione di 16 Z/F CW e del senso antiorario: in avanti/L: Inverso
Un impulso di 17 m. Speed ha prodotto un impulso per commutazione
18 terminale comune di FME BEMF
19 la porta d'ingresso di rilevazione di EMFA BEMF si collega dopo pressione parziale di fase di U, presta attenzione per resistere alla gamma di tensione
20 la porta d'ingresso B di rilevazione di EMFB BEMF si collega dopo pressione parziale di fase di V, presta attenzione per resistere alla gamma di tensione
Caratteristiche elettriche di CC
Simbolo Min Typical Max Unit Condition
VDD 4,5 5 5,5 V VDD-GND
IDD 9 mA che tutti i perni dell'uscita sono staccati
VIL 0,3 V IO hanno introdotto il valore a basso livello
VIH 3,5 La V IO ha introdotto il valore ad alto livello
EMFV 0,01 4,5 efficace tensione di V BEMF
VFOV 0 2,5 gamma di V di iniziare tensione di coppia di torsione
IOL 10 corrente a basso livello di aspirazione di mA Io
IOH corrente d'uscita ad alto livello di 5 mA IO
VODL 0,75 0,8 0,85 valori di protezione di Undervoltage di V
VODH 2,95 valore di protezione contro le sovratensioni di 3 3,05 V
RPT 3 Tempo di avviamento morbido di S
ISVA 38 valore limite di 40 43 sistemi MV Constant Current Driving Is
ISVB 87 valore veloce di protezione di sovracorrente di 90 95 sistemi MV
Vjd 0 Gamma di tensione dell'entrata analogica di 5 V
Ijd 100 valore di corrente di ingresso analogico del Na
Schema a blocchi funzionale interno di JY02A
il segnale drive del JY02A è positivo che uscita di polarità, scegliendo il circuito di azionamento del MOS ed il MOS adattati di potere è molto importante!
Modo e parametri dell'azionamento di JY02A:
1: L'uscita superiore dell'azionamento PWM di fase di UH/VH/WH, uscita inferiore del segnale di commutazione dell'azionamento di fase di UL/VL/WL, questo modo dell'azionamento è un modo economico ridurre i costi dell'hardware, particolarmente in applicazione dei driver ad alta tensione ed ad alta potenza del motore. la modalità di output superiore dell'azionamento PWM è circuito più facile e il più alta stabilità che la modalità di output inferiore dell'azionamento PWM.
2: La frequenza di PWM di JY02A è 13KHz, che non solo considera il rapporto completo di efficienza e di rumore, ma anche aumenta il potere e riduce il consumo di energia del circuito di azionamento. La coppia di torsione del motore è superiore a quella di 20KHz nell'ambito della stessa alimentazione elettrica.
Impulso di JY02A
Prenda prego una nota che uscita di JY02A un segnale di impulso durante la fase commutante del motore di BLDC ogni volta. Significa JY02A per non produrre un impulso quando il giro del motore un giro. Per esempio come rappresentazione schematica seguente: suo un rotore interno, 2 paia del motore del palo, significa che il motore deve commutare la fase per 6 volte per ogni giro, in modo da JY02A produrrà 6 impulsi ogni motore rotondo
Rappresentazione schematica di una struttura interna del motore interno del rotore del palo di 2 paia
Oscillogramma dell'uscita dell'azionamento di andata
(Uscita di SPWM vicino al fermo sinusoid e bene elettromagnetico di rumore)
Inversione dell'oscillogramma dell'uscita dell'azionamento
(Uscita di SPWM vicino al fermo sinusoid e bene elettromagnetico di rumore)
Disegno schematico dell'applicazione:
1, disegno schematico tipico di applicazione di JY02A per il motore senza spazzola sensorless di CC
JY02A ha circuito di rilevazione incorporato di BEMF
JY02A non non hanno bisogno del circuito di comparatore esterno per il motore senza spazzola sensorless di CC
Nota:
IS-IS il terminale corrente dell'input di risposte del segnale. Quando è le portate terminali di tensione a 40mV, il sistema inizia il monitoraggio di sovraccarico ed entra nello stato di controllo corrente costante. La corrente di azionamento più non è aumentata tramite la tensione terminale di VR o gli aumenti del carico. Questa funzione efficacemente impedisce il MOSFET brucia quando il carico è troppo grande e può continuare a fornire il potere al motore di mantenere lo stato movente massimo. Quando la corrente accidentale continua ad aumentare, la tensione del è terminale raggiunge o supera 90mV, il JY02A immediatamente entrerà allo stato della protezione e chiude tutte le uscite, la protezione liberata soltanto quando VR è ridotto a 0V o ri a forza
Secondo legge di Ohm, dobbiamo soltanto cambiare il valore della R per cambiare il valore corrente della protezione. JY02A è molto flessibile nella protezione corrente (più su questo più successivamente)
Considerazioni di applicazione e di descrizione funzionale
a) Protezione di sovraccarico e selezione di campionamento corrente di valore di resistenza:
JY02A ha una funzione relativamente completa della protezione di sovraccarico. la protezione di sovraccarico e la funzione anormale corrente della protezione di JY02A entreranno in vigore soltanto nello stato della resistenza di campionamento corrente R è selezionata correttamente. Quando è la tensione del perno raggiunge 0.40mV, gli inizio del monitoraggio di sovraccarico e prendpartea allo stato corrente costante e tiene la costante corrente di azionamento. A questo stato, la corrente di azionamento più non aumenta con la tensione del perno di VR e non aumenterà con l'aumento del carico. In questo stato, JY02A continuerà a fornire una potenza costante per il motore e tiene il motore nello stato di lavoro normale. Se è la tensione del perno raggiunge o supera 90mV, il sistema giudicherà tutte le uscite in 4,5 microsecondi.
Qui è un esempio dettagliato come selezionare correttamente il valore della R come segue:
Formula di valore della R: Io = 0.04/R
Io: Valore di regolazione corrente costante, unità:
0,04: è il valore di tensione di è perno di JY02A
R: resistenza di limitazione corrente, unità: Ohm
Per esempio, un regolatore con una corrente di funzionamento di 3A, ha messo la corrente costante a 5A per la sicurezza ed il sistema tiene la corrente a 5A quando le portate correnti o supera 5A, dopo la formula io = 0,04 /R, il valore di R=0.04/I così R = ohm 0,04/5=0.008, in modo dalla resistenza corrente del campionamento dovrebbe utilizzare una resistenza di potere di 8 milliohms (la resistenza corrente del campionamento è normalmente cavo della resistenza e della costantana del cemento)
b) protezione del bloccato-rotore: JY02A ha funzione di nuovo inizio automatico. Una volta che il motore corrente è bloccato con forza esterna, il sistema automaticamente proteggerà e ricomincerà. Se il nuovo inizio è infruttuoso per 10 volte, fermerà automaticamente l'uscita. Stacchi il potere o riduca la tensione del perno di VR a 0V per sbloccare la protezione. Aumenti la tensione di VR per rimettere in moto il motore.
c) Inversione morbida di Z/F: Il sedicesimo perno Z/F di JY02A è il perno d'inversione di controllo. Questo perno può essere collegato a 5V o a terra. JY02A ha funzione d'inversione morbida. Questa funzione protegge il MOSFET ed il motore in molte applicazioni e migliora il tempo di impiego e dell'affidabilità, l'operazione specifica è che quando il motore sta girando in una direzione, quando i cambiamenti del livello di tensione di Z/F, il driver ferma l'uscita in primo luogo, il motore gira liberamente fino alla fermata e poi comincia funzionare nell'altra direzione.
d) Risposte del segnale di velocità di FG: JY02A inoltre produce il segnale di impulso della velocità mentre guida il motore. JY02A produrrà un impulso ogni fase che commuta. Ciò è riflessa perfettamente nelle applicazioni di qualità superiore. Nel caso di controllo di velocità preciso, quali il fan senza spazzola di CC, le pompe senza spazzola di CC, ecc.,
Con le risposte del segnale della velocità, queste funzioni sono facili da raggiungere, come richieda la velocità stabile e la coppia di torsione stabile e la soluzione di controllo a circuito chiuso.
e) Porto di protezione di temperatura di TC: JY02A ha un esterno collega la funzione della protezione della temperatura. L'applicazione è abbastanza semplice, solo un NTC esterno e una resistenza sono richiesti, può disporre il NTC nel posto in cui il bisogno è controllato, quali il MOSFET o il motore. Quando la temperatura raggiunge certo valore, il sistema proteggerà automaticamente, il sistema ricomincerà dopo la temperatura giù al valore della sicurezza. è parametri raccomandati di NTC: NTC di 10K3950K, resistenza del divisore con 10K 1%, secondo questo parametro, la temperatura proteggerà automaticamente quando la temperatura raggiunge 100 gradi, naturalmente, potete anche sostituire altri modelli NTC o regolare la resistenza del divisore secondo l'applicazione reale. Il valore della resistenza raggiunge il valore della temperatura che volete proteggere.
f) QD che inizia adeguamento di coppia di torsione: Regolando la tensione del terminale di QD, la coppia di torsione cominciante può direttamente essere cambiata. La gamma di adeguamento di tensione è 0V-2.5V ed il motore normale che inizia la tensione di coppia di torsione è fra 0V - 0.8V (la coppia di torsione cominciante non è più grande quanto meglio)
Riassunto:
Ci sono molti fattori che colpiscono il driver senza spazzola del motore di CC Hallless, quali la tensione di lavoro, la velocità, l'angolo di commutazione, il carico, l'induttanza, il FME della parte posteriore, inizianti il carico, ecc., che colpiranno la prestazione senza spazzola dell'azionamento del motore di CC. L'effetto movente del motore, in modo da più prova è richiesta per fare un'alto-efficienza perfetta, driver sensorless senza spazzola stabile del motore di CC.
Dichiarazione:
Per migliorare la prestazione del driver sensorless senza spazzola del motore di CC, ridurre il volume, ridurre la produzione ed i costi di realizzazione, JY02A è nostro il secondo driver sensroless senza spazzola IC del motore di CC che non richiede un comparatore esterno. JY02A integra tutti i circuiti del driver sensorless senza spazzola del motore di CC (a parte le componenti di potere). Per migliorare il servizio ai nostri clienti, offriamo a tre JY02 i circuiti tipici dell'applicazione per riferimento. Continueremo a migliorare la sua prestazione secondo le applicazioni del mercato., funzione reale di IC possiamo essere leggermente differenti dall'introduzione di questo articolo, se avete qualunque problemi nell'applicazione, voi possiamo contattarci per le ultime informazioni.
Qui sono tre disegni schematici dell'applicazione e foto tipici del prodotto per riferimento. Questi disegni schematici tutti sono convalidati per fabbricazione in serie ed i prodotti fisici relativi forniscono l'apprendimento della ricerca. Questi tre disegni schematici tipici dell'applicazione coprono basicamente le la maggior parte delle applicazioni.
Disegno schematico senza spazzola di applicazione dell'azionamento del motore di CC Hallless di piccolo potere di JY02A
Tensione di funzionamento: 7.5V----corrente di lavoro massima 28V: output di forza motrice massimo 3A: 30W
Foto sensorless senza spazzola del prodotto del driver del motore di CC di piccolo potere
Dimensione: L *W di 45mm: 32mm*H 12mm
Disegno schematico senza spazzola di applicazione dell'azionamento del motore di CC Hallless di potere di medio-dimensione di JY02A
Tensione di funzionamento: 12V----corrente di lavoro massima 36V: output di forza motrice massimo 16A: 500W (MOS: TO220)
foto sensorless senza spazzola del prodotto del driver del motore di CC di potere di Medio-dimensione
Dimensione: L *W di 63mm: 42.5mm*H 12mm
Disegno schematico senza spazzola ad alta tensione di applicazione dell'azionamento del motore di CC Hallless di JY02A
Tensione di funzionamento: 80V----Corrente di lavoro massima 265VAC: output di forza motrice massimo 1A: 150W
Foto sensorless senza spazzola ad alta tensione del prodotto del driver del motore di CC
Dimensione: L *W di 77mm: 60mm*H 32mm
