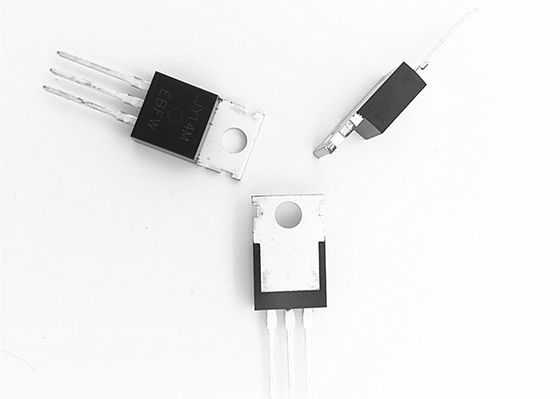

MOSFET di potere di JY14M N Channel Enhancement Mode per il driver del motore di BLDC
DESCRIZIONE GENERALE
Il JY14M utilizza le tecniche di trattamento dell'ultima fossa per raggiungere l'alta cellula
la densità e riduce la su resistenza con l'alta valutazione ripetitiva della valanga. Questi
le caratteristiche si combinano per rendere a questa progettazione un dispositivo estremamente efficiente ed affidabile per
uso nell'applicazione di commutazione di potenza e un'ampia varietà di altre applicazioni.
CARATTERISTICHE
●40V/200A, RDS (SOPRA) =2.5MΩ@VGS=10V
●Commutazione veloce e recupero inverso del corpo
●Completamente ha caratterizzato la tensione e la corrente di valanga
●Pacchetto eccellente per buona dissipazione di calore
APPLICAZIONI
●Applicazione di commutazione
●Circuiti duro commutati ed ad alta frequenza
●Gestione di potere per i sistemi dell'invertitore
Valutazioni massime assolute (Tc=25ºC salvo indicazione contraria)
| Simbolo | Parametro | Limite | Unità | |
| VDS | Tensione di Scolo-fonte | 40 | V | |
| VGS | Tensione di Portone-fonte | ± 20 | V | |
| Identificazione | Scolo continuo Corrente |
Tc=25ºC | 200 | |
| Tc=100ºC | 130 | |||
| IDM | Corrente pulsata dello scolo | 720 | ||
| Palladio | Dissipazione di potere massima | 210 | W | |
| TJ TSTG | Temperatura di funzionamento di stoccaggio e della giunzione Gamma |
-55 - +175 | ºC | |
| RθJC | Resistenza-giunzione termica da rivestire | 0,65 | ºC/W | |
| RθJA | Resistenza-giunzione termica ad ambientale | 62 |
Caratteristiche elettriche (Ta=25ºC salvo indicazione contraria)
| Simbolo | Parametro | Circostanze | Min | Tipo | Massimo | Unità |
| Caratteristiche statiche | ||||||
| BVDSS | Scolo-fonte Tensione di ripartizione |
VGS =0V, ID =250UA | 40 | V | ||
| IDSS | Tensione zero del portone Vuoti corrente |
VDS =100V, VGS =0V | 1 | uA | ||
| IGSS | Perdita del Portone-corpo Corrente |
=± 20V, VDS =0V di VGS | ± 100 | Na | ||
| VGS (Th) | Soglia del portone Tensione |
VDS = VGS, ID =250UA | 2,0 | 3,0 | 4,0 | V |
| RDS (SOPRA) | Scolo-fonte resistenza dello Su stato |
VGS =10V, ID =60A | 2,5 | mΩ | ||
| gFS | Di andata Transconduttanza |
VDS =20V, ID =60A | 100 | S |
Caratteristiche elettriche (Ta=25ºC salvo indicazione contraria)
| Simbolo | Parametro | Circostanze | Min | Tipo | Massimo | Unità |
| Caratteristiche di diodo di Scolo-fonte | ||||||
| VSD | Diodo di andata Tensione |
VGS =0V, ISD =100A | 1,2 | V | ||
| Trr | Tempo di recupero inverso | ISD =100A di/dt=100A/us |
38 | NS | ||
| Qrr | Tassa inversa di recupero | 58 | nC | |||
| Caratteristiche dinamiche | ||||||
| RG | Resistenza del portone | VGS =0V, VDS =0V, f=1MHZ |
1,2 | Ω | ||
| Il TD (sopra) | Tempo di ritardo d'apertura | VDS =20V, RG =6Ω, ID =100A, VGS =10V, |
34 | NS | ||
| TR | Tempo di aumento d'apertura | 22 | ||||
| Il TD (fuori) | Tempo di ritardo di giro-fuori | 48 | ||||
| Tf | Tempo di caduta di giro-fuori | 60 | ||||
| CISS | Capacità introdotta | VGS =0V, VDS =20V, f=1.0MHz |
5714 | PF | ||
| COSS | Capacità di uscita | 1460 | ||||
| CRSS | Trasferimento inverso Capacità |
600 | ||||
| Qg | Tassa totale del portone | VDS =30V, IDENTIFICAZIONE =100A, VGS =10V |
160 | nC | ||
| Qgs | Tassa di Portone-fonte | 32 | ||||
| Qgd | Tassa dello Portone-scolo | 58 |
