Dettagli:
|
Tensione di Scolo-fonte: | 600 V | tensione di Portone-fonte: | ±30V |
---|---|---|---|
Dissipazione di potere massima: | 33W | Corrente pulsata dello scolo: | 16A |
Applicazione: | Accensione | Forma: | Quadrato |
Evidenziare: | mosfet di potere del canale di n,commutatore laterale del mosfet del canale di n alto,regolatore del motore del mosfet di potere |

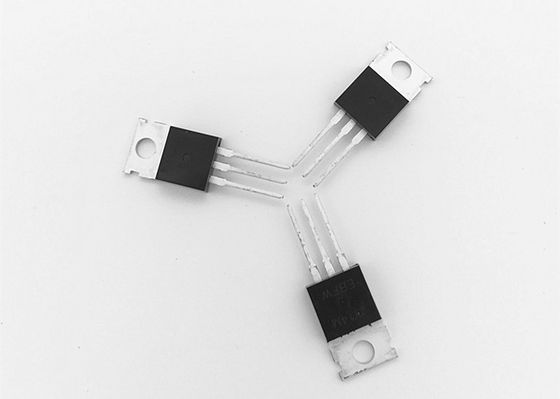

Pacchetto di JY16M N Channel 600V TO220F-3
MOSFET di potere di modo di potenziamento per il driver del motore di BLDC
DESCRIZIONE GENERALE
Il JY16M utilizza le tecniche di trattamento dell'ultima fossa per raggiungere l'alta cellula
la densità e riduce la su resistenza con l'alta valutazione ripetitiva della valanga. Questi
le caratteristiche si combinano per rendere a questa progettazione un dispositivo estremamente efficiente ed affidabile per
uso nell'applicazione di commutazione di potenza e un'ampia varietà di altre applicazioni.
CARATTERISTICHE
●600V/4A, RDS (SOPRA) =2.6Ω@VGS=10V
●Commutazione veloce e recupero inverso del corpo
●Pacchetto eccellente per buona dissipazione di calore
APPLICAZIONI
●Illuminazione
●Alimentazioni elettriche di modo del commutatore di alta efficienza
Valutazioni massime assolute (Tc=25ºC salvo indicazione contraria)
Simbolo | Parametro | Valutazione | Unità | |
VDS | Tensione di Scolo-fonte | 600 | V | |
VGS | Tensione di Portone-fonte | ± 30 | V | |
Identificazione | Scolo continuo Corrente |
Tc=25ºC | 4 | |
Tc=100ºC | 2,9 | |||
IDM | Corrente pulsata dello scolo | 16 | ||
Palladio | Dissipazione di potere massima | 33 | W | |
TJ TSTG | Temperatura di funzionamento di stoccaggio e della giunzione Gamma |
-55 - +150 | ºC | |
RθJC | Resistenza-giunzione termica da rivestire | 1,5 | ºC/W | |
RθJA | Resistenza-giunzione termica ad ambientale | 62 |
Caratteristiche elettriche (Tc=25ºC salvo indicazione contraria)
Simbolo | Parametro | Circostanze | Min | Tipo | Massimo | Unità |
Caratteristiche statiche | ||||||
BVDSS | Scolo-fonte Tensione di ripartizione |
VGS =0V, ID =250UA | 600 | V | ||
IDSS | Tensione zero del portone Vuoti corrente |
VDS =600V, VGS =0V | 1 | uA | ||
IGSS | Perdita del Portone-corpo Corrente |
=± 30V, VDS =0V di VGS | ± 100 | Na | ||
VGS (Th) | Soglia del portone Tensione |
VDS = VGS, ID =250UA | 2,0 | 3,0 | 4,0 | V |
RDS (SOPRA) | Scolo-fonte resistenza dello Su stato |
VGS =10V, ID =4A | 2,6 | 2,8 | Ω |
Caratteristiche elettriche (Tc=25ºC salvo indicazione contraria)
Simbolo | Parametro | Circostanze | Min | Tipo | Massimo | Unità |
Caratteristiche di diodo di Scolo-fonte | ||||||
VSD | Diodo di andata Tensione |
VGS =0V, ISD =2A | 1,5 | V | ||
Trr | Tempo di recupero inverso | ISD =4A di/dt=100A/us |
260 | NS | ||
Qrr | Tassa inversa di recupero | 1,5 | nC | |||
Caratteristiche dinamiche | ||||||
RG | Resistenza del portone | VGS =0V, VDS =0V, f=1MHZ |
5 | Ω | ||
Il TD (sopra) | Tempo di ritardo d'apertura | VDS =300V, RG =25Ω, ID =4A, VGS =10V, |
15 | NS | ||
TR | Tempo di aumento d'apertura | 48 | ||||
Il TD (fuori) | Tempo di ritardo di giro-fuori | 28 | ||||
Tf | Tempo di caduta di giro-fuori | 35 | ||||
CISS | Capacità introdotta | VGS =0V, VDS =25V, f=1.0MHz |
528 | PF | ||
COSS | Capacità di uscita | 72 | ||||
CRSS | Trasferimento inverso Capacità |
9 | ||||
Qg | Tassa totale del portone | VDS =480V, IDENTIFICAZIONE =4A, VGS =10V |
16 | nC | ||
Qgs | Tassa di Portone-fonte | 3,5 | ||||
Qgd | Tassa dello Portone-scolo | 7,1 |
